Dr. Tretter erweitert das Programm an Drehmomentkugelbuchsen
Die Kugelbuchse als tragendes Element
Dr. Tretter bietet auf der Hannover Messe 2015 sein Produktspektrum an Maschinenelementen. Einen Schwerpunkt legt der Hersteller, Importeur und Engineeringpartner auf Drehmomentkugelbuchsen.
Diese Antriebselemente hat Tretter nun um weitere Typen ergänzt. Die komplette Baureihe erscheint zur Messe erstmals in einem eigenen Katalog.

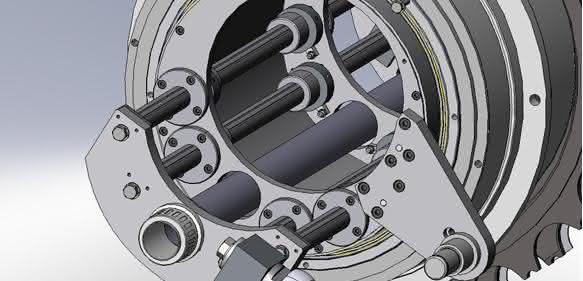

Drehmomentkugelbuchsen, auch Nutwellenführungen genannt, können Drehmomente übertragen und abstützen – jeweils bei gleichzeitiger Translation. Bei der Übertragung erfüllen diese Elemente die Funktion einer Vielkeilwelle. Weil aber das Wälzelement Kugel zwischen Welle und Buchse in eingeschliffenen Nuten läuft, tritt kein Stick-Slip-Effekt auf, und der Anwender kann das Spiel oder die Steifigkeit über die Kugelgröße einstellen. Die Translationsbewegung und der Reversierbetrieb erfolgen ruckfrei. Kommt diese Kugelbuchse als Drehmomentabstützung zum Einsatz, übernimmt sie die Aufgabe einer Profilschienenführung oder von zwei parallelen Rundführungen. Deshalb wird sie auch ‚verdrehgesicherte Rundführung‘ genannt. Genau wie Kugelbuchsen eignet sie sich auch als tragendes Konstruktionselement, das sich einfach an die Umgebungskonstruktion anbinden und montieren lässt. Darüber hinaus kann sie höhere Belastungen aufnehmen und der Anwender kann das Spiel einstellen. Tretter hat die Baureihe um weitere Typen ergänzt. Konstrukteure können jetzt auch auf Muttern ohne Passfedernnut zugreifen sowie auf Flanschmuttern, die beidseitig abgeflacht sind. Sie erhalten beide Ausführungen in jeweils drei Größen.
Ergänzt hat das Unternehmen auch die Rotationskugelbuchsen um zwei weitere Typen, bei denen der Flansch kugelgelagert und damit für höhere Drehzahlen geeignet ist. Zum Programm gehören nun auch Kurzhub-Drehmomentkugelbuchsen. Hier werden die Kugeln in einem Käfig gehalten und laufen nicht um. Dadurch baut die Mutter kompakter. Das begrenzt die Verfahrwege, weshalb Hublängen von 20 bis 28 Millimeter realisiert werden. Diese Ausführungen sind sehr leichtgängig und spielarm. Hergestellt sind sie aus korrosionsbeständigem Stahl.
Besucher können sich auf dem Messestand zudem über Aluminium-Schienenführungen informieren. Anwender sparen mit diesen Lösungen deutlich Kosten und Gewicht ein – beispielsweise im Leichtmaschinenbau, bei einfachen Handhabungs- und Positionsbewegungen oder für bewegliche Elemente in der Gebäudetechnik. bw
