Hydrodehnspannfutter
Spannt Werkzeugschleifmaschinen

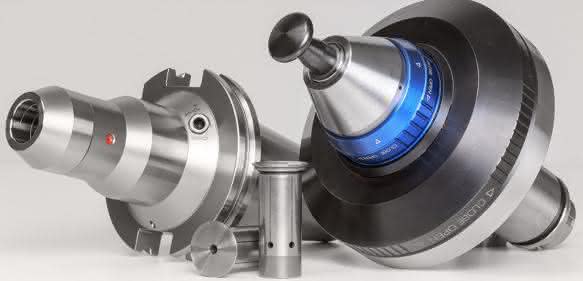

Mit dem Hydrochuck-Grind-A und dem Hydrochuck-Grind-M kommen die ersten Hydrodehnspannfutter von Mapal speziell für Werkzeugschleifmaschinen auf den Markt. Beide Spannfutter sorgen für eine hochgenaue Spannung und reproduzierbare Maßhaltigkeit beim Schleifen, verspricht der Hersteller.
Sie sind auf die Schafttoleranz h6 ausgelegt. Dabei eignet sich das Hydrochuck-Grind-A zur automatischen Werkstückspannung und ist für den Spanndurchmesser 20 Millimeter verfügbar. Mit Hilfe eines Tellerfederpakets wird das Werkstück gespannt. Die Hydraulik der Maschine ist so nur noch zum Lösen des Werkstückes notwendig. Das Hydrodehnspannfutter wird mit zwei Messuhren mikrometergenau eingestellt und ausgerichtet. Taumelfehler können ausgeglichen werden, was für maximale Werkzeuggenauigkeit sorge.
Die Hydrodehneinheit kann separat getauscht, die Futter können generalüberholt werden. Das Hydrochuck-Grind-M für die Durchmesser zwölf, 20 und 32 Millimeter kommt bei der manuellen Werkstückspannung zum Einsatz. Das zu bearbeitende Werkzeug wird hier manuell über eine Sechskantschraube gespannt. Zusätzlich hat Mapal ISO-Werkzeuge für die Fräsbearbeitung im Portfolio. Speziell zum Fräsen von Eisengusswerkstoffen wurde eine neue Schneidstoffserie entwickelt, die auf neu entwickelten Hartmetallsubstraten basiert. as
Intec, Halle 3, Stand G10/H11
