Halten mit Vakuum

Vacu-Vice ist ein mittels Vakuum arbeitender Spannstock als Alternative zu pneumatisch, hydraulisch oder mechanisch angetriebenen herkömmlichen Schraubstöcken.

Alternative zu den herkömmlichen Spannsystemen: so funktioniert das Spannen mit Vakuum. (Foto: Witte)

Das Spannsystem besteht aus einer speziell gestalteten Vakuumplatte und zwei Spannbacken, die auf einem stabilen, aber elastisch verformbaren Trägerblech montiert sind. Beim Einschalten des Vakuums wird das Trägerblech in eine Mulde gesaugt und derart verformt, dass die Spannbacken aufeinander zu kippen und das Werkstück dadurch mit hoher Kraft sicher festspannen.

Insbesondere dann, wenn bereits maschinenseitig eine Vakuumversorgung vorhanden ist, erweitert dieses neue Spannmittel die Nutzung des Vakuums wirkungsvoll.

Überall dort, wo die Proportionen des Werkstückes und die Schnittkräfte eine herkömmliche Vakuumspannung nicht mehr zulassen, besteht nun die Möglichkeit einer kraft- und ggf. zusätzlichen formschlüssigen Werkstückspannung mit diesem neuartigen Spannsystem.

Wenn zum Beispiel auf einem Fräszentrum mehrere aufeinanderfolgende Arbeitsschritte ein Umspannen des Werkstücks erfordern und Restflächen für eine direkte Vakuumspannung zu gering sind, kann diese innovative Spanntechnik zum Einsatz kommen.

Diese Technologie ist prädestiniert für Anwendungen im medizinischen Bereich und wird unter anderem verwendet für die Herstellung von Kunststoffelementen für Knie-Implantate. bw

Das könnte Sie auch interessieren

Spannsysteme

Stecken, setzen, schrauben

Heinrich Kipp baut sein Sortiment an Werkstück-Spannsystemen kontinuierlich aus. Das Fünf-Achs-Modulsystem Uni wurde speziell für die Fünf-Seiten-Bearbeitung entwickelt - ideal für die Spannung komplexer Werkstücke.

mehr...

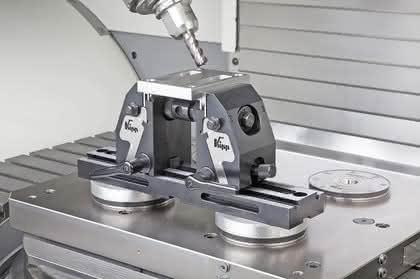

Fünf- Achs-Spanner

Mit neuer Spannphysik

Kipp hat einen Fünf-Achs-Spanner für komplexe Werkstücke entwickelt. Durch die Trennung der Spannkraft von der Werkstückauflage erzielt der Hersteller bessere Spannwerte als herkömmlich.

mehr...

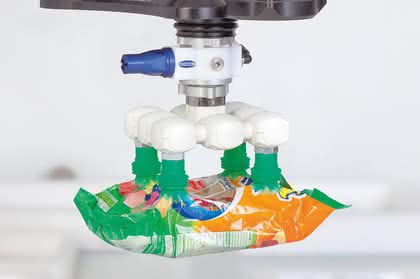

30 Jahre Vakuumtechnologie in Glatten
