Kraftspannschraube
Versteckte Kraft

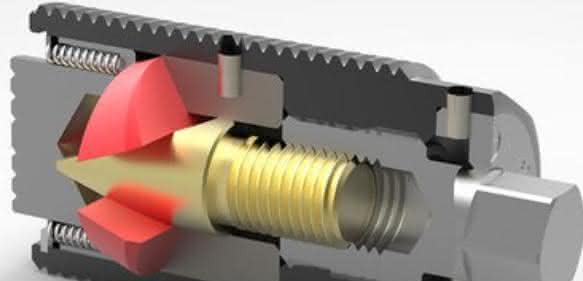

Das Geheimnis der Kraftspannschrauben SC von Jakob sei ihr geheimnisvolles Innenleben, erklärte der Hersteller. Es ist ein spezielles Keilspannsystem, das als Kraftverstärker wirkt. Dieses System ermögliche hohe Spannkräfte mit niedrigen Anzugsmomenten bei einfacher manueller Bedienung und größtmöglicher Betriebssicherheit.
Die Spannschrauben-Reihe SC findet vielfältige Einsatzmöglichkeiten, vorwiegend in Pressen, Stanzen und Werkzeugmaschinen, sowie im Vorrichtungsbau und in der Betriebsmittelkonstruktion. Es stehen mehrere Größen mit abgestuften Gewindedurchmessern und Spannkräften zur Auswahl. Das Keilspannsystem der SC-Spannschraube ist aufgrund der Geometrie in jeder Spannstellung selbsthemmend und bietet einen Spannhub bis zu drei Millimeter. Somit können, unabhängig vom Anzugsmoment, beliebig hohe Spannkräfte bis zum Nennwert erreicht werden.
Jetzt bietet Jakob, neben seinen Spannschrauben der Standardbaureihen mit Gewindedurchmessen von M 36, M 48, M 64 und M 80 Millimeter, eine neue Sonderausführung SC 100 an. Die maximale Spannkraft beträgt nun 250 Kilonewton bei einem Gewinde von M 100 x 6, und das bei nur 130 Newtonmeter Anzugsmoment. Bedient werde das Kraftpaket lediglich mit einem 14-Millimeter-Innensechskantschlüssel und sei daher handgerecht und sehr bequem zu handhaben. Für reproduzierbare Spannkraftwerte sollte die Bedienung sicherheitshalber mit einem Drehmomentschlüssel erfolgen. as
