Axial-Schrägkugellager
Lagerung für Spritzguss

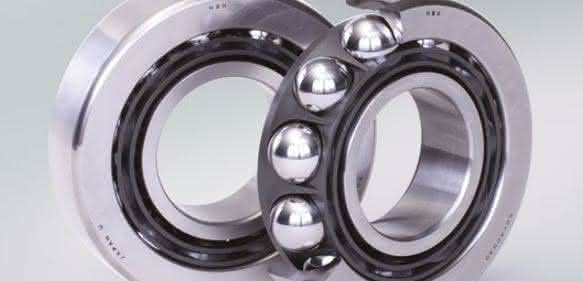

NSK erweitert die NSKTAC03-Baureihe der Schrägkugellager um Baugrößen mit Bohrungsdurchmessern von 120 bis 180 Millimeter. Diese Baureihe wurde für die Lagerung von Kugelgewindetrieben entwickelt.
Ihr Haupteinsatzgebiet sind hybride und vollelektrische Spritzgießmaschinen. Hier geht der Trend in größeren Leistungsbereichen zu elektromechanischen statt hydraulischen Antrieben. Diese Maschinen ermöglichen hohe Reproduzierbarkeit und kurze Zykluszeiten. Das sind wichtige Faktoren bei der Produktion etwa großvolumiger Kfz-Komponenten für Außenhaut und Interieur. Zudem benötigen sie – das richtige Einsatzprofil vorausgesetzt – weniger Energie und arbeiten mit hoher Zuverlässigkeit und Verfügbarkeit.
Die Hauptachsen von Spritzgießmaschinen werden über Kugelgewindetriebe angetrieben. Hier bewähren sich die Schrägkugellager der NSKTAC03-Baureihe mit extragroßen Kugeln, die die Kontaktfläche vergrößern und hohe axiale Kräfte aufnehmen können. Im Vergleich zu Axial-Pendelrollenlagern – das ist bislang die übliche Lösung in diesen Leistungsbereichen – schafft die höhere Grenzdrehzahl der NSKTAC03-Schrägkugellager die Voraussetzung für einen schnelleren Einspritzprozess und somit kürzere Zykluszeiten bei unverändert hoher Reproduzierbarkeit. Zudem wird im Vergleich zu Pendelrollenlagern nur die Hälfte des Drehmomentes benötigt, da hier eine geringere Trägheit der Lager vorliegt; das führt zu höherer Laufruhe.
Außerdem lassen sich Schrägkugellager schneller und einfacher montieren, man kann auf eine Wellenhülse verzichten und im Unterschied zu hochbelastbaren Rollenlagern muss der Anlagenmonteur nicht die Lagervorspannung einstellen. Ein weiterer Vorteil gegenüber Axial-Pendelrollenlagern ist, dass die NSKTAC03-Schrägkugellager mit Fett geschmiert werden können. Somit entfällt das Nachfüllen von Öl, was bei Pendelrollenlagern eine zwingende Voraussetzung für den Betrieb bei höheren Drehzahlen ist. Die Montage der neuen, größeren Lager wird durch Gewindebohrungen erleichtert, die ein einfaches Kran-Handling ermöglichen. pb
