Roboterzelle
Kunststoff-Stoßfänger automatisch stanzen und verkleben
Indat Robotics hat eine Roboterzelle für den Stanz- und Klebeprozess bei der Fertigung von Kunststoff-Stoßfängern entwickelt und gebaut. Die Anlage ermöglicht die Bearbeitung einer faktisch unbegrenzten Anzahl an Modellderivaten und belegt dabei 10 x 18 m Produktionsfläche.
Außerdem erlaubt die Roboterzelle nicht nur das Stanzen der Löcher für z.B. PDC-Sensorik, Waschdüsen oder Reflektoren, sondern im selben Fertigungsschritt auch das Verkleben der entsprechenden Bauteile bzw. der nötigen Halterungen.

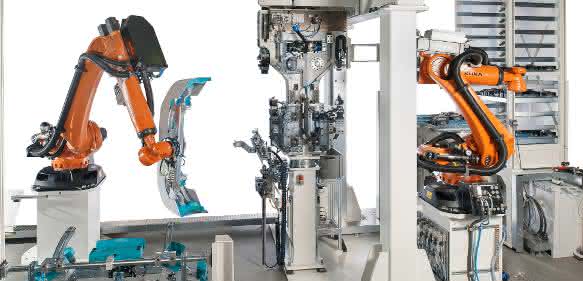

Das Stanzen und das Verkleben wurden dabei als eine vollautomatische Maschinenlösung mit zwei Robotern konzipiert. Ein Roboter übernimmt die Zuführung des Stoßfängers zum Stanzturm, der zweite Roboter ist für den Wechsel der spezifischen Werkzeuge (u.a. Stempel und Matritze) zuständig. Da der Stanzturm um 180 Grad drehbar ist, können die Bearbeitung des Stoßfängers und der Werkzeugtausch gleichzeitig stattfinden. Das bedeutet, dass ein Stoßfänger an der Vorderseite des Stanzturms bearbeitet wird (Stanzen und Verkleben), während an dessen Rückseite bereits das Werkzeug für den folgenden Arbeitsschritt eingesetzt wird. Anschließend dreht sich der Stanzturm und führt den nächsten Arbeitsschritt mit dem neuen Werkzeug aus.
Die derivatspezifischen Teile der Anlage (Warenträger und Werkzeuge) werden in speziellen Regalen vorgehalten. Neue Derivate können also bei laufendem Betrieb in den Prozess eingeschleust werden. rn
