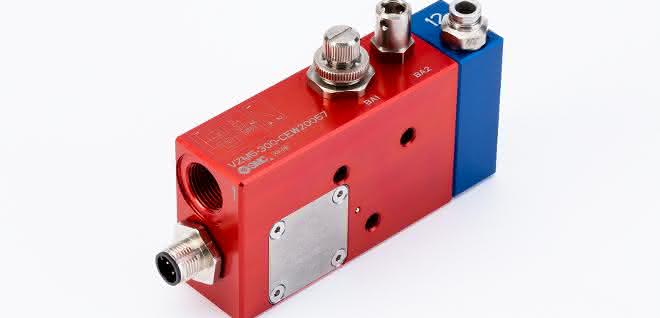

Das vollkommen neuartig konzipierte Ventil mit der Serienbezeichnung VZM5-300-CEW20057 besteht aus einem pneumatisch angesteuerten Ventil, zwei Drosseln und einer Ventilschieberabfrage in einem rot eloxierten Aluminiumgehäuse. Mit dem Two-Speed-Valve lassen sich alle gängigen Betriebsarten einer Maschine vom Einrichtbetrieb, über den Automatikbetrieb bis hin zum Wartungs- und Instandhaltungsbetrieb sicher realisieren. Beide Modi – operative und sicher reduzierte Geschwindigkeit – können erstmals mit einem Bauteil umgesetzt werden. Gleichzeitig verfügt das Ventil über eine sichere Erkennung der Ventilstellung. Diese wird mittels eines sicheren Wechselkontakts an die übergeordnete SPS weitergegeben.

„Diese Weltneuheit hebt das Sicherheitsniveau im Umgang zwischen Mensch und Maschine auf ein höheres Level“, erklärt Nicolas Martin-Antequera, Key Account Manager bei SMC Deutschland. Das „Two-Speed-Valve ist ein standardisiertes und validiertes Bauteil. Es besitzt das Potenzial, individualisierte Lösungen zu ersetzen, und damit die Anwender von der Aufgabe zu befreien, selbst das höchst komplexe Thema Maschinensicherheit zu lösen.“

Montiert wird das Ventil je nach vorhandenem Platzangebot möglichst nahe am Zylinder oder im Idealfall direkt am Antrieb. Bei einer Fehlersuche innerhalb der Anlage oder bei Instandhaltungsmaßnahmen ist so auf den ersten Blick eine schnelle Zuordnung von Ventil und Zylinder möglich. Das Auslegen in individuell aufgebaute Konstruktionen entfällt. Dazu weist das rot eloxierte Gehäuse das Two-Speed-Valve auf den ersten Blick als ein sicheres Bauteil aus. Das übliche Typenschild wurde durch eine gelaserte Markierung ersetzt. Das sieht nicht nur edel aus, sondern stellt auch sicher, dass alle Typeninformationen dauerhaft zur Verfügung stehen. Fittinge und Drosseln sind ebenfalls in Metall ausgeführt. Sie sind somit gegenüber vielen Medien resistent und dauerhaft beständig. Der elektrische Anschluss erfolgt über einen M12-Stecker. Ein zusätzlicher Sicherheitsaspekt ist, dass das Two-Speed-Valve bei Wartungs- oder Instandhaltungsarbeiten über eine Handsteuerung komplett außerhalb des Gefahrenbereichs bedient werden kann. Ein zweiter Mitarbeiter oder das Betreten der Maschinenzone ist dabei nicht erforderlich.

Das Two-Speed-Valve ist für viele Anwendungen geeignet. Schließlich schreiben die Maschinenrichtlinie, die VDMA 66416 und die DIN EN 12417 vor, dass alle Maschinen bei der Interaktion zwischen Mensch und Maschine sicher zu betreiben sind. Kunden brauchen keine eigenen Sicherheitskonzepte für die verschiedenen Betriebsarten zu entwickeln und erhalten ein validiertes sicheres Bauteil, das die sichere Funktion in verschiedenen Betriebsarten ermöglicht.
