Bei energieintensiven Maschinen wie Schraubenkompressoren zählt jede eingesparte Kilowattstunde. Zusätzlich ist ein zuverlässiger Betrieb wichtig, um eine möglichst hohe Produktivität in der Fertigung zu erzielen. Dabei ist der hohe Staubanteil in der Umgebungsluft von mehlverarbeitenden Betrieben als Faktor, der Einfluss auf die Maschinenfunktionalität hat, nicht zu unterschätzen. Durch Verunreinigungen im Antrieb oder ein verstopftes Kühlsystem besteht schnell die Gefahr von Überhitzung und Maschinenausfällen. Um die steigenden Anforderungen der Backwarenindustrie hinsichtlich möglichst verbrauchsarmer und langlebiger Drucklufttechnologien im Leistungsbereich 110 bis 160 kW zu erfüllen, hat das Bielefelder Familienunternehmen Boge das Konstruktionsprinzip des ölgeschmierten Schraubenkompressors auf den Kopf gestellt. Dabei verbesserten die Entwicklungsingenieure auch die Anordnung und Funktion mechanisch relevanter Komponenten – immer im Blick: ein geräuscharmer und energieeffizienter Einsatz. Um den hohen Anforderungen an die Lebensmittelqualität und einen sicheren Verarbeitungsprozess gerecht zu werden, stellt Boge lebensmitteltaugliches Öl für den Betrieb des Schraubenkompressors S-4 zur Verfügung.

Der neue S-4-Schraubenkompressor von Boge Kompressoren arbeitet effizient und mit 67 dB(A) gleichzeitig sehr leise.

Druckluft hat in mehlverarbeitenden Betrieben unter anderem die Funktion, das Mehl zu befördern. Aus Silos wird das Mehl in ein Förderrohr gepumpt und per Druckluftbeimischung zum nächsten Prozessschritt, beispielsweise zur Mehlwaage, transportiert. Dabei bleibt es nicht aus, dass sich das zu verarbeitende Mehl in der Umgebungsluft der Werkshallen verteilt und sich auf den Maschinen ablegt. Der Schraubenkompressor S-4 ist für diese Bedingungen optimal gerüstet. Das Getriebe der Verdichterstufe Boge Effilence „Integrate Drive“ ist hermetisch gekapselt. Dadurch ist der Antrieb optimal gegen hohes Staubaufkommen in der Umgebungsluft gewappnet. Die Ergebnisse sind ein wartungsfreier und langfristiger Einsatz von über 35.000 Betriebsstunden. Die großvolumige Ausführung des Verdichters ermöglicht große Liefermengen bei niedriger Leistungsaufnahme. Auch die technische Herausforderung beim Kühlsystem haben die Ingenieure bedacht. Um die Abwärme des Verdichtungsprozesses abzuführen, saugt das Kühlsystem Umgebungsluft an. Der darin enthaltene Staub lagert sich zwangsläufig im Kühlsystem ab und setzt dieses mit der Zeit zu. Das führt zu einem relativ hohen Wartungsbedarf, bei dem die betroffenen Komponenten gereinigt werden müssen. Der S-4 ist mit einem sehr groß dimensionierten Kühler ausgestattet. Dadurch sind die Wartungsintervalle verlängert. Die Funktionsbereiche des Druckluftsystems sind zudem konstruktiv getrennt und sehr wartungsfreundlich. Für alle nötigen Wartungsarbeiten beschränkt sich der Zugang damit auf zwei Seiten – Öl- und Luftkühler sind einfach per Schubladenprinzip zugänglich. Die Stillstandszeiten des Druckluftsystems reduzieren sich dadurch deutlich.

Kompressor im Dauerlauf

Die Steuerung Focus Control 2.0 trägt zu Planbarkeit und Effizienz bei. Sie informiert frühzeitig, wenn Handlungsbedarf besteht, beispielsweise weil sich Betriebszustände im kritischen Bereich bewegen. Ganz im Sinne von Industrie 4.0 ermöglicht das System, Betriebszustände und Wartungsintervalle von bis zu vier Kompressoren gleichzeitig zu überwachen. So wird das Potenzial der Kompressoranlage voll genutzt und die Lebensdauer deutlich verlängert. Diese Attribute qualifizieren die S-4-Schraubenkompressoren unter anderem für den Dreischichtbetrieb. Das Steuerungssystem unterstützt einen Verbundbetrieb von bis zu vier Anlagen ohne Einsatz einer zusätzlichen, übergeordneten Steuerung.

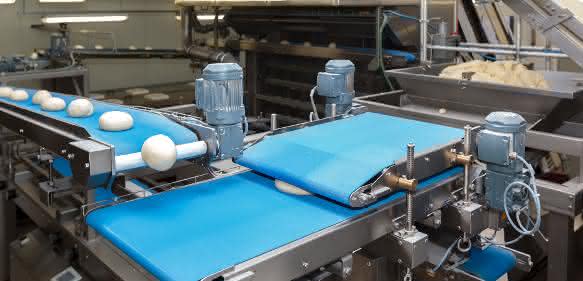

Automatisierte und manuelle Arbeitsschritte greifen ineinander. „Wir haben sogar den Ölabscheider vom Grundrahmen und von der Schalldämmhaube getrennt, so dass keinerlei Schwingungen übertragen werden“, sagt Frank Hilbrink, Produkt-Markt-Manager bei Boge. „Die hohe Laufruhe ist die beste Voraussetzung, um die Maschine auch in geräusch-sensibler Umgebung flexibel aufzustellen, beispielsweise in direkter Arbeitsplatznähe.“ Minimale Druckverluste und eine lange Standzeit des Abscheideelements sind weitere Vorteile. Damit ist der Schraubenkompressor S-4 eine Technologie für die Industrie, die den Anforderungen hinsichtlich Energieeffizienz, Langlebigkeit und Arbeitsplatzkompatibilität gerecht wird. Ergebnisse sind eine verbesserte Gesamtbetriebskostenbilanz und feine Backwaren. ee

HMI, Halle 26 Stand B56
