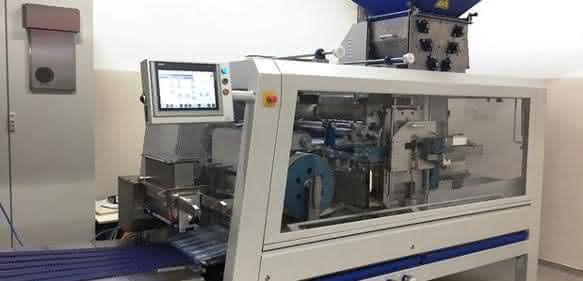

Industrielle Produzenten von Back- und Konditoreiprodukten müssen heute in der Lage sein, breite Produktpaletten anzubieten und zugleich flexibel auf schwankende Bestellmengen zu reagieren. Die eingesetzten Maschinen müssen daher in ihrer Art zu fertigen äußerst variabel sein. Die Soft Star CTi von WP Kemper ist eine Teigteil- und Wirkmaschine mit hohem Innovationsgrad, die den Wechsel auf neue Produkttypen automatisiert. Die Anforderungen an die verbauten Antriebe sind dabei in mehrfacher Hinsicht anspruchsvoll: Sowohl im Bereich des Handlings als auch bei der Portionierung und der Formgebung sind beim Produktwechsel Anpassungen von Achspositionen und Anpresskräften erforderlich. Um die Prozesssicherheit bei Veränderung der Prozessvariablen sicherzustellen, sind für alle automatisierten Teilprozesse hohe Wiederholgenauigkeiten erforderlich. Überdies setzt die Krafteinleitung hohe Drehmomente voraus. Die starken Schwankungen in Größe und Gewicht der Teiglinge erfordern gleichzeitig kompakte Baugrößen sämtlicher Antriebskomponenten, um Störkonturen zu vermeiden. WP Kemper setzt daher auf die Stellantriebe AG26 von Siko, die für die Gewichtseinstellung der Rohteiglinge, die Höhenverstellung an Produktübergaben und die Höhenverstellung von Andruckrollen zuständig sind.

Die Soft Star CTi wird mit einer Teigmenge von 160 bis 300 Kilogramm befüllt. Über den Haupttrichter wird der Teig zugeführt und rutscht nach unten in den Walzbereich. Dort wird die im Programm definierte Menge vom restlichen Teig abgetrennt. Je nach verarbeitetem Rezept werden dort in einer Messtrommel Teigstücke von 20 bis 140 Gramm portioniert. Die Genauigkeit der Maschine beträgt hierbei plus/minus ein Gramm. Die Teiglinge werden über einen Zuführ-Kolben in die Näpfe der Messtrommel eingebracht. Dort werden sie mit einem definierten Druck zusammengepresst, um die erforderliche Dichte des Teigs sicherzustellen. Von der Messtrommel werden die Teiglinge über ein internes Band in die Rundwirkeinrichtung transportiert. Durch Wälzbewegungen werden die Teiglinge analog zum Rollen des Teigs zwischen den Händen eines Bäckers rundgewirkt und zuletzt leicht plattgedrückt, damit sie später nicht wegrollen.

Kein Stress für den Teig
Die Besonderheit der Soft Star CTi liegt in der Möglichkeit, die Krafteinleitung individuell zu parametrieren. So fließt die präzise Kontrolle der Anpresskraft unmittelbar in die Qualität des Endprodukts ein. Übermäßiger Druck würde den Teig „stressen“ und führt mithin zu unerwünschten Backergebnissen. Der korrekte Anpressdruck wird einerseits durch die Wiederholgenauigkeit der Positionierung und andererseits durch das hinreichend große Drehmoment bei gleichzeitig möglichst geringem Platzbedarf erzielt.

Kompakter Positionierantrieb AG26. (Bild: Siko)

Hierin liegt der Vorteil der Siko-Stellantriebe: Trotz der kleinen Einbaugröße vereinen diese in sich Motorsteuerung, Absolutwertgeber, Leistungselektronik, Getriebe und Buskommunikation. Dadurch wird es möglich, die Achsposition direkt an der Welle abzutasten, wodurch sich eine deutlich höhere Präzision als in Lösungen mit externem Getriebe erreichen lässt. Mit den Siko-Antrieben lassen sich Genauigkeiten von einem halben Grad erreichen. Pro Umdrehung beträgt die Auflösung 720 Inkremente.

Das Zusammenspiel der Stellantriebe innerhalb der Produktionseinheit wird über die Maschinensteuerung synchronisiert. Die Buskommunikation erfolgt in diesem Fall über Profinet. Sie lässt sich auf Kundenwunsch aber auch über Ethernet/IP, Powerlink oder Ethercat realisieren. In der HMI werden die Stellantriebe in das Gesamtsteuerungskonzept der Maschine integriert. Wird ein neues Produkt angewählt, stellen sich sämtliche Stellantriebe auf die neue Position ein und die Produktion kann unmittelbar fortgesetzt werden.

Durch das hohe Maß an Prozessintegration wird eine Überwachung des Gesamtprozesses erleichtert. Wenn etwa die Welle des Antriebs blockiert, meldet der Stellantrieb den Fehler an die Maschinensteuerung zurück. Die HMI fungiert als Master, von dem die übergeordneten Prozessfunktionen koordiniert werden. Einzelne Programmsequenzen, wie etwa die Höhenverstellung der Walzen übernehmen die Stellantriebe jedoch selbstständig. Die systemübergreifende Diagnostik ermöglicht es, Verschleiß frühzeitig zu detektieren und Wartungsvorgänge in die Produktionsprozesse zu integrieren.

Geringe Betriebskosten und Schutzfunktionen
Um kosteneffiziente Produktion über den gesamten Produktlebenszyklus der Maschine sicherzustellen, wurde bei der Soft Star CTi besonderes Augenmerk auf eine optimierte Wartbarkeit gelegt. Beim Austausch verschlissener Elemente entstehen im Vergleich zu Lösungen mit Servomotor und externem Getriebe reduzierte Montage- und Einrichtungskosten. Der Stellantrieb muss lediglich auf die Welle aufgebracht und die Drehmomentstütze festgezogen und mit Klemmring gesichert werden. Um den Einrichtbetrieb zu erleichtern ist kein externes Bedien-Panel erforderlich. Der Einrichter steuert die Achspositionen unkompliziert über zwei Taster, die sich direkt am Siko-Stellantrieb befinden.

Um einen vorzeitigen Defekt der Stellantriebe zu verhindern, wurden steuerungstechnische Schutzfunktionen integriert: Im Fall einer mechanisch blockierten Welle, würde ein Anfahren des Antriebs gegen den mechanischen Widerstand zu einer starken Belastung des Motors und möglicherweise sogar zum Defekt führen. Im Fall der Siko-Antriebe werden jedoch laufend Position und Widerstand gegeneinander abgeglichen, sodass Schleppfehler bei blockierten Wellen erkannt werden. In einem solchen Fall stoppt das Programm, und die Störung wird sofort an die Maschinensteuerung rückgemeldet, die ihrerseits einen Alarm ausgibt. as
