Industriegetriebe
Fördern in Casablanca
Ein Industriegetriebe mit 240.000 Newtonmeter Nenndrehmoment und diversen anwendungsspezifischen Anpassungen hat Nord Drivesystems für eine marokkanische Phosphatgrube projektiert. Es handelt sich nach Herstellerangaben um das bisher größte System mit einteiligem Getriebegehäuse.

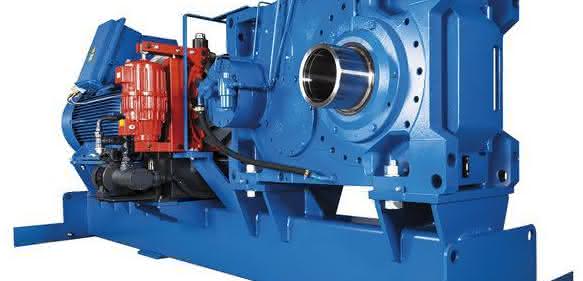

Das Antriebssystem besteht aus einem Kegelrad-Industriegetriebe des Typs SK 15407, einem Mittelspannungsmotor mit 450 Kilowatt Nennleistung, einer Motorschwinge, einer Flüssigkeitskupplung und einer elektrohydraulischen Bremse. Nord hat insgesamt 26 Systeme nach strengen Spezifikationen des Kunden und unter Berücksichtigung der harschen Umgebungs- und Betriebsbedingungen konfiguriert. Sie bewegen ein mehr als zwei Kilometer langes Förderband, das Phosphaterz mit einem Gewicht von mehreren Hundert Tonnen transportiert.
Die Heavy-duty-Getriebekonfiguration erfüllt die Anforderungen des Kunden, speziell maximale Verfügbarkeit und hohe Toleranz gegenüber Lastspitzen und Schlägen. Das Blockgehäuse wirkt Leckage entgegen und ermöglicht eine kompakte Ausführung mit hoher Radial- und Axialbelastbarkeit. Für die Aufstellung stehen alle sechs Getriebeseiten zur Verfügung; zusätzlich ist eine Flanschbefestigung möglich. Die Projektierung und Abwicklung erfolgte durch die regionale Nord-Vertretung in Casablanca mit Unterstützung durch Antriebsingenieure in Frankreich sowie aus dem Stammhaus Bargteheide. Die bewegten Teile sind mit Schutzhauben abgedeckt. Mittels Flüssigkeitskupplung lässt sich die Anwendungsseite samt Getriebe vollständig von der Motorseite trennen; das sorgt für Arbeitssicherheit und gegen Ausfälle. pb
