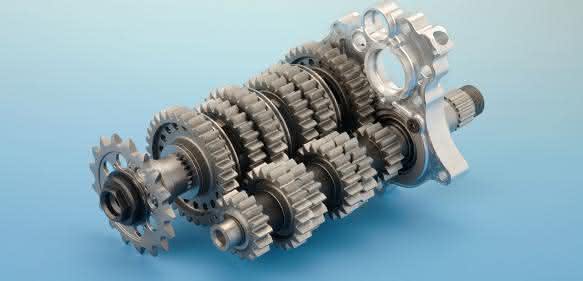

Die zur hGears-Gruppe gehörende Herzog GmbH weist als Hersteller von Präzisionsdrehteilen, Antriebselementen und Getriebebausätzen die Kernkompetenzen Drehen, Verzahnen, Innenräumen und Rundschleifen aus. Technologien, für die in den Produktionshallen über 300 Maschinen bereitstehen.

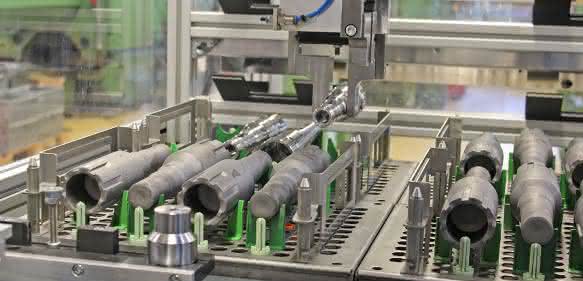

Für den Auftrag, Werkzeughalter für einen großen Abbruchhammer aus Pressrohlingen zu fertigen, fehlten zunächst die geeigneten Kapazitäten. Daher informierten sich der technische Leiter Jan Trenkle und seine Zerspanungsfachleute, welche Drehmaschine für diese Anforderungen geeignet wäre. Herzog hatte bereits Erfahrung mit der Bearbeitung ähnlicher Werkzeugaufnahmen gesammelt, allerdings aus Stangenmaterial und nicht aus Pressrohlingen. Auf der Hausmesse von EB Turn-Key, Tuttlingen, einem auf die Dreh- und Komplettbearbeitung spezialisierten Maschinenhandelsunternehmen, stellte teamtec CNC-Werkzeugmaschinen, das Biglia CNC-Drehzentrum B 465T2Y2 aus, das die Anforderungen erfüllt.

Frei konfigurierbares Drehzentrum

Zu den gefragtesten Biglia-Produkten gehört die Quattro-Baureihe, welche Maschinen unterschiedlicher Größe mit bis zu drei Revolvern und drei Y-Achsen umfasst. teamtec-Vertriebsleiter Claudio Lista erklärt: „Der Kunde kann die Anzahl der Revolver und Y-Achsen sowie deren Anordnung seinem Bedarf entsprechend wählen. Dadurch eignen sich die Quattros für eine Komplettbearbeitung.“

Letzten Endes setzte sich die Quattroauch in Form des doppelspindligen CNC-Drehzentrums B 465T3Y3 mit drei Revolvern und drei Y-Achsen durch.

Bauteil mit hohen Anforderungen

Um die Pressrohlinge aus 16MnCr5-Einsatzstahl mit ihrer harten äußeren Schicht bearbeiten zu können, muss die Maschine eine hohe Steifigkeit aufweisen und über leistungsstarke Antriebe verfügen. Denn vom Rohling wird ein Großteil des Materials zerspant. Die Biglia B 465T3Y3 überzeugte mit ihren 26 Kilowatt an der Haupt- und elf Kilowatt an der Gegenspindel. Eine wichtige Rolle spielen auch die angetriebenen Werkzeuge, die für Fräsbearbeitungen immerhin 3,7 Kilowatt Leistung und ein Drehmoment von 47 Newtonmeter zur Verfügung stellen.

Die optimale Aufteilung der Bearbeitungen führten die Zerspanungsfachleute von Herzog und teamtec gemeinsam durch. Schon vor der endgültigen Maschinenwahl verglichen sie verschiedene Konfigurationen, bis sie feststellten, dass die B 465T3Y3 mit ihren drei Revolvern und drei Y-Achsen die gewünschten kurzen Bearbeitungszeiten erlaubt.
