Gemeinsam entwickelt
Mikrostruktur von Kolbenringlaufflächen

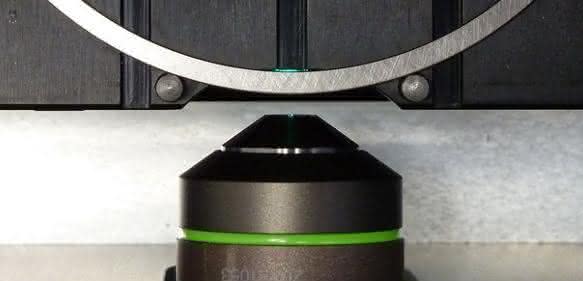

Federal-Mogul Powertrain und NanoFocus haben gemeinsam ein automatisiertes Verfahren zur berührungslosen, optisch-konfokalen Messung der Rauheit und Mikrostruktur von Kolbenringen entwickelt. Bei der Gemeinschaftsentwicklung für die Produktionskontrolle und Qualitätssicherung in der Kolbenringfertigung bei Federal-Mogul Powertrain in Burscheid handelt es sich um die spezifische Kombination eines optischen Messsystems aus den Hause NanoFocus mit einer Software und Kolbenring-Produktdatenbank von Federal-Mogul.
Als mechanisch stark beanspruchte Komponenten im Tribologie-System von Kolben, Kolbenring und Zylinder wird ihr Reibungs- und Verschleißverhalten durch funktionale Oberflächenstrukturierungen definiert. Bei der abtastende Rauheitsmessung konnte bis dato ein Bedienereinfluss bei der Auswahl der richtigen Messstellen nicht ausgeschlossen werden.
Marcus Grigat, COO von NanoFocus: „Das optisch-konfokale μsurf-Messsystem der NanoFocus AG wurde hardware- wie softwareseitig speziell für die Analyse von Kolbenringlaufflächen bei Federal-Mogul Powertrain angepasst und bietet die Möglichkeit zur fertigungsnahen Messung großer Stückzahlen.“ Dies wird zum einen durch ein effizientes Probenhandling realisiert, da Kolbenringe schnell eingelegt und für die Messung präzise positioniert werden können. Zudem sind der Messvorgang und die Messdatenauswertung voll automatisiert.
Die Messstelle auf der Kolbenringlauffläche wird vom Messsystem halbautomatisch angefahren und anhand eines definierten Messflecks gemessen. Anschließend erfolgt die automatische Analyse und Auswertung bzw. Abgleich der Messdaten zu den Rauheitskenngrößen Kernrautiefe und reduzierte Spitzenhöhe mit den in der Kolbenring-Produktdatenbank hinterlegten Werten. cs
