Stationäre Spannsysteme
Schlanker 5-Achs-Spanner

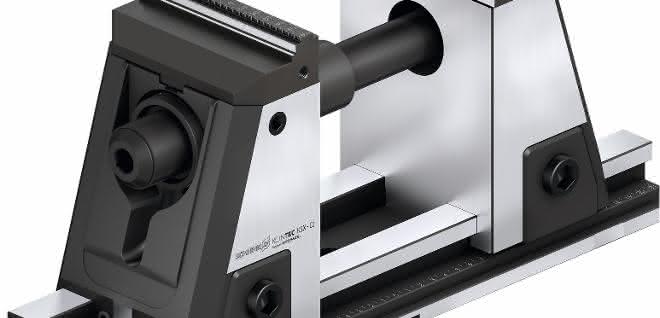

Mit dem 5-Achs-Spanner Kontec KSX-C2 erweitert Schunk seine KSX-Familie und verschafft der hochgenauen 6-Seitenbearbeitung neue Impulse.
Bereits auf den ersten Blick fällt die nach oben verjüngte Außenkontur auf, die die Zugänglichkeit mit Standardwerkzeugen verbessert. Mit einem aktiven Niederzug erzielt der Kontec KSX-C2 gute Ergebnisse bei Planparallelität und Rechtwinkligkeit und schafft damit die Voraussetzungen für die 6-Seitenbearbeitung.
Integrierte Elastomerdämpfung
Die Spannkräfte lassen sich beim Kontec KSX-C2 über einen Drehmomentschlüssel stufenlos einstellen. Maximal sind 40 Kilonewton bei einem Drehmoment von 120 Newtonmeter möglich. Während der Bearbeitung schluckt eine integrierte Elastomerdämpfung die auftretenden Schwingungen, wovon die Oberflächengüte der Werkstücke und die Werkzeugstandwege profitieren. Da sowohl der Antrieb als auch der Verstellmechanismus des 5-Achs-Spanners vollständig gekapselt sind, ist der Spanner gegen Späne, Schmutz und Kühlschmiermittel gewappnet.
Umfangreiches Standardprogramm
Den wartungsfreien Kontec KSX-C2 gibt es vom Start weg in vier Grundkörperlängen (330, 430, 500, 630, und 800 Millimeter) und jeweils zwei Bauhöhen (175 und 214 Millimeter). Er fügt sich nahtlos in den Systembaukasten für die Werkstückspannung von Schunk ein. So kann er in Verbindung mit dem Nullpunktspannsystem Vero-S in Sekundenschnelle und mit maximaler Wiederholgenauigkeit auf den Maschinentisch eingewechselt werden. Die hierfür erforderlichen Spannbolzen werden ohne Einsatz einer Adapterplatte unmittelbar in den Grundkörper des 5-Achs-Spanners montiert. Da die Spannung auf Zug erfolgt, treten auch bei Nutzung des Nullpunktspannsystems so gut wie keine Biegebelastung am Grundkörper auf
