Die Reduzierung der Abgasemissionen, die hohe Leistungsdichte und die tiefen Kraftstoffverbrauche sind die Schwerpunkte der Entwicklung der FPT Motorenforschung. Hinzu kommen noch die lange Lebensdauer sowie die maximale Zuverlässigkeit. Die Effizienz eines Motors hängt stark davon ab, wie drosselfrei die Luft in den Verbrennungsraum hinein- und die Abgase wieder herausströmen können. Der Druckbereich liegt dabei unter 10 bar. Wichtig ist vor allem eine hohe Genauigkeit und Dynamik der Messung, die mit absoluten Sensoren durchgeführt wird. „Für die Messung des Öldrucks war es besonders wichtig, einen Sensor mit kleiner Bauform zu finden“, erklärt Rainer Linsenmeyer, Leiter des Bereichs Test Engineering / Electronic Measurement bei der FPT Motorenforschung AG. „Denn je kleiner dieser ist, desto geringer ist auch der Einfluss auf die wahren Strömungsverhältnisse. Außerdem ist der Einbauort bei dieser Applikation oft sehr eng, ein Standard-Sensor kam da gar nicht in Frage.“

Die Drucksensoren der Serie M5 HB zeichnen sich durch besonders schnelle und präzise Messungen mit einer Genauigkeit von 0,1 %FS bis 180 °C aus.

Um diese besonderen Anforderungen der Motorenprüfung zu erfüllen, hat Keller die Serie M5 entwickelt. Diese sind an verschiedenen Stellen des Motors bei der Prüfung im Einsatz. Für eine gute Analyse der Druckverhältnisse bzw. Druckverluste ist es wichtig, an der Einlassseite so nah wie möglich an den einzelnen Zylindern zu messen. Eine zusätzliche Herausforderung ergibt sich durch die unterschiedliche Geometrie des Ansaugkollektors, weil dadurch die Zylinder unterschiedlich mit Luft versorgt werden. Dies gilt es so weit wie möglich zu vermeiden. Auch an der Auslassseite kann es durch die Verbrennungsgase der einzelnen Zylinder zu einer unerwünschten Wechselwirkung von Druckstößen bzw. Pulsationen kommen. Die Drucksensoren messen diese Vorgänge an Einlass- und Auslassseite ortsnah und phasentreu.

Im Bereich der Motorenprüfung ist es wichtig, dass die Sensoren unempfindlich gegen Körperschall sind, da die Geräusche bzw. Vibrationen des Motors nicht mitgemessen werden sollen. Rainer Linsenmeyer: „Ein besonderer Vorteil ist, dass sich die Öffnungen für die Sensoren nach dem Test durch einen einfachen M5-Stopfen wieder sehr nahe am Originalzustand verschließen lassen. Somit werden die Resultate anderer Prüfungen nicht durch eine Veränderung des Systems verfälscht.“ Außerdem weise er möglichst geringe Strömungseinflüsse auf.

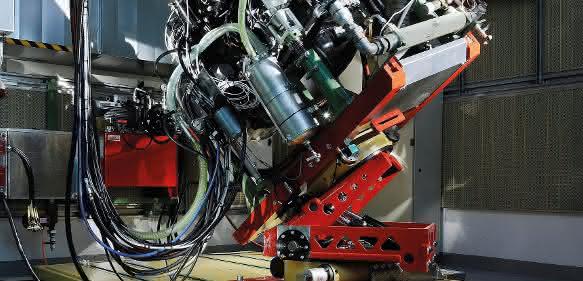

Röntgenbild eines Motors bei FPT Motorenforschung.

Bei dieser Applikation können Ausgleichsströme durch die Motorbatterie von bis zu 40 A erreicht werden, die den Sensor nicht beeinflussen dürfen. Darüber hinaus verfügt der Drucktransmitter über weitere Eigenschaften, die in diesem speziellen Einsatzgebiet von Vorteil sind: Im Medienbereich sind keine Bonddrähte notwendig. Zwischen Sensor und Elektronik gibt es keine Stecker. So werden zusätzliche Übergangswiderstände und Fehlerquellen ausgeschlossen. Die Kabeleinführung ist hermetisch dicht (IP67), um äußere Einflüsse auf das Kabel zu minimieren. Allgemein ist die Elektronik extern angebracht und kann daher in einem beruhigten Bereich platziert werden.

Die Drucksensoren der Serie M5 HB zeichnen sich durch besonders schnelle und präzise Messungen mit einer Genauigkeit von 0,1 %FS bis 180 °C aus. Der Druckanschluss mit dem M5-Feingewinde ist sowohl für statische als auch für dynamische Messungen, beispielsweise von Druckpulsationen, ausgelegt. Aufgrund der Miniatur-Bauform eignen sich diese Sensoren ideal für ortsnahe Messungen.

Vorteile des Sensors

Wichtige Eigenschaften des Sensors sind das sehr geringe Totvolumen sowie ein gutes Entlüftungsverhalten. Die angewendete Rückseitentechnologie ohne Übertragungsmedium wird zudem verwendet, um die Dämpfung des Mess-Signals zu minimieren. Dabei wurde sowohl auf Dicht- und Klebestoffe als auch auf Kapillarleitungen vollständig verzichtet. Damit die Strömungsverhältnisse nicht unnötig beeinflusst werden, sollte der Prozessanschluss so klein wie möglich sein und auch von der Handhabung her problemlos in Leitungen mit geringem Durchmesser eingebaut werden können. Dementsprechend ist auch die Masse des Sensors sehr gering und verträgt große Beschleunigungswerte.

Die Serie M5 ist mit und ohne Elektronik erhältlich. Bei der Entwicklung der Elektronik legte das Team des Herstellers höchsten Wert auf die Signaltreue bis zur Grenzfrequenz von 50 kHz. Die Drucktransmitter M5 HB (das heißt mit Elektronik) wurden gemäß den technischen Spezifikationen der FPT Motorenforschung AG optimiert und sind nun seit über zwei Jahren im Einsatz.

Bei der FPT Motorenforschung werden die M5-Sensoren mit Elektronik flächendeckend an den Motorenprüfständen genutzt. FPT misst beispielsweise in Öl-, Kraftstoff- und Wasserpumpen, Injektoren-Leitungen, Ladeluftkühlern, Wärmetauschern sowie in Ansaug- und Auslasskanälen. Aus der Erfassung der Druckverhältnisse lassen sich Druckschwankungen, Druckspitzen oder allgemein ungewöhnliche Druckverhältnisse erkennen. Aufgrund dieser Werte können die Ingenieure noch einmal in das Design eingreifen. Die Bauteile und Parameter der ECU (Steuergerät) können dabei weiter optimiert werden. ee
