Leitungen in den Schaltschrank
Hilfe bei Kabelmontage

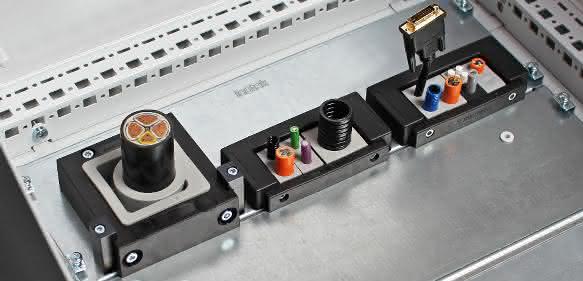

Mit der geteilten Kabeleinführung Kel-Jumbo von Icotek sei es ein Kinderspiel, Leitungen von 33 bis 65 Millimeter Durchmesser in den Schaltschrank einzuführen, sagt der Hersteller.
Energie- und Versorgungsleitungen in den Schaltschrank einzuführen und abzudichten, sei eine Herausforderung, meint Icotek. Oft sind große Leitungsquerschnitte und unflexible Leitungen schräg in den Schaltschrank einzuführen; hier seien herkömmliche Kabelverschraubungen zu zeitaufwendig oder erst gar nicht machbar. Mit der geteilten Kabeleinführung Kel-Jumbo von Icotek dagegen sei es ein Kinderspiel, Leitungen von 33 bis 65 Millimeter Durchmesser in den Schaltschrank einzuführen, mit Schutzart IP54 abzudichten und gleichzeitig gegen Zug zu entlasten. Diese Kabeleinführung besteht aus einem teilbaren Rahmen und einer passenden, ebenfalls teilbaren Kabeltülle. Die Tülle ist um das geführte Kabel herum mit einem sogenannten schwimmenden Bereich versehen; dadurch lassen sich Einführung und Abdichtung der Leitung mühelos vornehmen, auch wenn diese schräg in den Schaltschrank eingeführt wird. Durch die konsequente Teilbarkeit von Tülle und Rahmen ist es im Wartungs- oder Servicefall möglich, die Kabeleinführung zu installieren, ohne die Leitung abzuklemmen – der Betrieb muss nicht unterbrochen werden.
Sehr große Stecker, die an eine verhältnismäßig kleine Leitung angeschlossen sind, lassen sich mit der Kel-Jumbo ebenfalls einführen. Hierfür hat der Anbieter eine spezielle Adaptertülle für Leitungsquerschnitte von 16 bis 34 Millimeter parat. Eine Ergänzung für die Kabeleinführung im Schaltschrankboden sind die Bodenbleche Typ KDR2 und KDR-ESR für TS8-Schränke. Die fertig bestückte Kabeleinführung wird in einen werksseitig vorinstallierten Rahmen des Bodenblechs eingeschoben und verrastet. Die Einführung ist mit Schutzart IP54 abgedichtet und automatisch zugentlastet. pb
