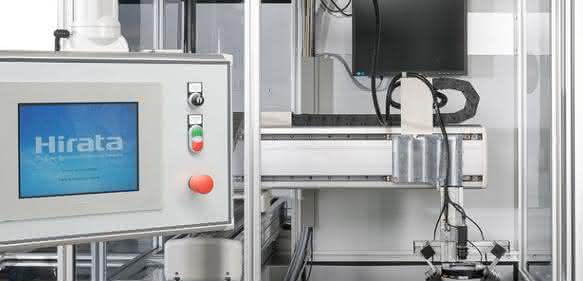

Fertigungszelle
Dosieren und prüfen
Hirata hat standardisierte Prozessanwendungen auf „Dosieren von dünnflüssigen Klebstoffen mittels Jet-Ventil“ und „Automatische optische Inspektion (AOI)“ erweitert. Diese Prozesse werden nacheinander in zwei Fertigungszellen durchgeführt. In der ersten Zelle wird ein UV-aushärtender Klebstoff in ein mechatronisches Bauteil dosiert.
Dabei wird das Jet-Ventil durch ein Hirata-Linearachsensystem CRZQ-2020 präzise zum jeweiligen Dosierpunkt verfahren. Die Kommunikation zur Jet-Ventilsteuerung erfolgt über eine digitale E/A-Schnittstelle und eine analoge Spannungsschnittstelle, die von der Steuerung des Linearachssystems bereitgestellt wird. Außerdem übernimmt die Steuerung die Kontrolle des WT-Transportbands, des Vorstoppers, des Stoppers und der WT-Indexierung. HMI und Leitrechneranbindung der Station gehören ebenfalls zum Leistungsspektrum. Auch eine nachgeschaltete UV-Trocknungsstation wird über dieselbe Steuerung kontrolliert.
In einer zweiten Fertigungszelle im Anschluss befindet sich die AOI-Station, die die Dosierung des Klebstoffs überprüft. Hier wird ein Kamerasystem samt Beleuchtung von einem zweiachsigen Linearachsensystem zum jeweiligen Prüfpunkt bewegt. Geprüft wird auf das Vorhandensein des Klebstoffs in ausreichender Menge oder auf Überdosierung sowie auf Verschmutzung. Die Kommunikation mit dem Bildverarbeitungssystem erfolgt über eine der insgesamt fünf RS-232c-Schnittstellen der Ablauf- und Positioniersteuerung. pb
