Drehmomentkugelbuchsen, auch Nutwellenführungen genannt, können Drehmomente übertragen und abstützen und jeweils gleichzeitig Translation umsetzen. Bei der Übertragung erfüllen diese Elemente die Funktion einer Vielkeilwelle. Durch das Wälzelement Kugel tritt kein Stick-Slip-Effekt auf, außerdem läuft die Kugel in eingeschliffenen Nuten und lässt damit höhere Belastungen als herkömmliche Rundführungen zu. Die Translationsbewegung und der Reversierbetrieb erfolgen ruckfrei. Kommt diese Kugelbuchse als Drehmomentabstützung zum Einsatz, übernimmt sie die Aufgabe einer Profilschienenführung oder von zwei parallelen Rundführungen. Genau wie Kugelbuchsen eignet sie sich auch als tragendes Konstruktionselement, das sich einfach an die Umgebungskonstruktion anbinden und montieren lässt. Der Anwender kann je nach Einsatzfall vorgespannte Elemente bestellen.

Geeignet für Mehrachssysteme
Tretter hat die Baureihe nun um weitere Typen ergänzt. Dazu gehören die neuen Kompakt-Drehmomentkugelbuchsen vom Typ SSP AM. Erhältlich sind diese derzeit in den Größen vier und fünf. Neu bei der Version AM ist die außenliegende Umlenkkappe. Zudem sind Außendurchmesser und Länge der Mutter kleiner als bei der Standardausführung SSP. Bei Größe vier erfolgt die Drehmomentabstützung nicht mehr über eine Passfedernut, sondern durch eine Senkung. Sie eignet sich zum Beispiel für den Einsatz in Mehrachssystemen. Einbauen lassen sie sich weiterhin in Anlagen für die Leiterplattenbestückung. Auf Wunsch liefert der Anbieter die Drehmomentkugelbuchsen auch in Niro.

Auch das Programm an Rotations-Drehmomentkugelbuchsen mit den Typen SPB und SPB-KP ist nun erweitert worden. Der Typ SPB kombiniert Nutwellenführung und Schrägkugellager in X-Anordnung. Radiale und axiale Lasten und Momente können somit in einem ausgewogenen Verhältnis übertragen werden. Damit haben Konstrukteure für rotative Anwendungen mit hohen Geschwindigkeiten eine passende Lösung. Die Ausführung SPR ist dagegen mit Kreuzrollen ausgestattet, die sich direkt am Außenzylinder der Nutwellenführung befinden. Sie ist damit kompakter und leichter gebaut – und trotzdem steif. Eine typische Anwendung ist zum Beispiel die Schwenkbewegung zwischen zwei Positionen in Werkzeugwechslern.

Kurzhub-Drehmomentkugelbuchsen als Linearlager
Konstrukteure können jetzt auch auf die neuen Kurzhub-Drehmomentkugelbuchsen zugreifen. Konzipiert sind diese als hochpräzise Linearlager mit geringer Reibung. Sie unterscheiden sich grundlegend von den anderen Ausführungen der Drehmomentkugelbuchsen, bei denen die Kugeln in der Mutter umlaufen. Dadurch lassen sich beliebig große Hubwege umsetzen. Die Kurzhub-Drehmomentkugelbuchsen haben dagegen einen Käfig mit Aussparungen, in denen die Kugeln liegen. Somit findet kein Kugelumlauf statt, sondern der Käfig bewegt sich bei der Linearbewegung in der Mutter. Durch dieses Prinzip wird der maximal mögliche Hub auf das Doppelte des Verfahrwegs des Käfigs in der Mutter begrenzt. Diese Bauweise ermöglicht eine um etwa 20 Prozent kompaktere Mutter. Im Standard besitzt diese Variante auch keine Enddichtungen, weil die Bewegungen gleichmäßig und üblicherweise reibungsarm erfolgen sollen. Bei schmutzigen Umgebungsbedingungen sind daher Faltenbälge und/oder Schutzabdeckungen vorzusehen. Da alle Teile der Kurzhub-Drehmomentkugelbuchsen aus rostbeständigem Stahl bestehen, funktionieren sie auch bei Betriebstemperaturen von minus 20 bis plus 140 Grad Celsius.

Drehmomentkugelbuchsen im Sondermaschinenbau
Mit ihren besonderen Eigenschaften setzen Sondermaschinenbauer auf Drehmomentkugelbuchsen. Dazu gehört ein Hersteller automatisierter Beschichtungs- und Lackieranlagen, die zur funktionellen und dekorativen Beschichtung von Serienteilen oder zur Innenbeschichtung von Metallverpackungen wie Tuben, Dosen oder Getränkeflaschen im Einsatz sind. Ist das Aluminiumbauteil tiefgezogen und zum Beispiel zur Tube geformt, mit Gewindering und Beschnitt versehen, nehmen diese Anlagen sie mit Vakuumtrommeln auf und stoßen sie in Futter ein. Diese werden auf eine Geschwindigkeit bis 3.000 Umdrehungen in der Minute beschleunigt. Anschließend fahren Spritzapparate, die mit einer Düsenverlängerung ausgestattet sind, in das Innere der Bauteile und lackieren sie von innen aus. Die kleinsten Tuben liegen in der Größenordnung von etwa neun Millimetern. Damit der Lack sauber verteilt werden kann, ist eine präzise Bewegung gefordert. Schon kleinste Schwingungen in der Maschine können die Lanzen von ihrer exakten Position abbringen.

Alternative zu Linearführungen

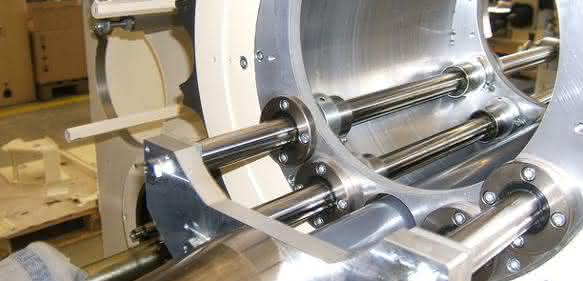

Um den Lacknebel oder das Pulver, das beim Beschichtungsvorgang freigesetzt wird, sofort aufzunehmen, befindet sich in jeder Maschine eine Absaugung. Je größer ihr Querschnitt ist, desto effizienter arbeitet sie; der Querschnitt kann allerdings nicht beliebig groß gewählt werden. Denn im Bauraum befindet sich neben der Absaugung ein Großlager, in dem die Schienenführung für die Hubbewegung der Spritzeinheit sitzt. Um den Bauraum zu minimieren, mussten die Konstrukteure die Führungsart der Spritztechnik ändern. Zu diesem Zeitpunkt waren noch Linearführungen verbaut. Kugelbuchsen waren keine Alternative, weil sie nicht die geforderte Leistung lieferten. Die Entwickler entschieden sich für Drehmomentkugelbuchsen: Die höhere Steifigkeit der Führung wirkt sich beispielsweise besonders auf die Genauigkeit und das Schwenkverhalten aus. Denn durch die Massen, die während des Hubvorgangs der Spritzeinheit bewegt werden, kommt die Maschine leicht ins Schwingen. Die Wandstärken und Kugeldurchmesser der Drehmomentkugelbuchsen sind optimiert, um eine kompakte Konstruktion zu ermöglichen. Durch den Flansch lässt sich die Buchse leicht montieren. Bei all diesen Vorteilen können sie die gleichen Lasten aufnehmen und sind genauso leistungsstark wie Schienenführungen.

Auf Drehmomentkugelbuchsen setzen auch Hersteller automatisierter Zuführ- und Handhabungssysteme, die Werkzeuge, Werkstücke, Baugruppen oder Rohstoffe taktzeitoptimiert zwischen definierten Prozessschritten sicher und kostengünstig positionieren und kontrollieren. Ohne die Drehmomentkugelbuchsen müssten Energieführungen und Elektroleitungen mitgeführt werden, was Platz beansprucht und schwer ist; somit werden die Systeme schneller, leichter und kompakter. pb
