Fahrerlose Transportsysteme im Prüffeld
FTS-Tausch im Eiltempo
Erneut hat der FTS-Spezialist MLR bei Deutz im Werk Köln-Porz innerhalb kürzester Zeit ein Fahrerloses Transportsystem reibungslos und pünktlich verwirklicht.

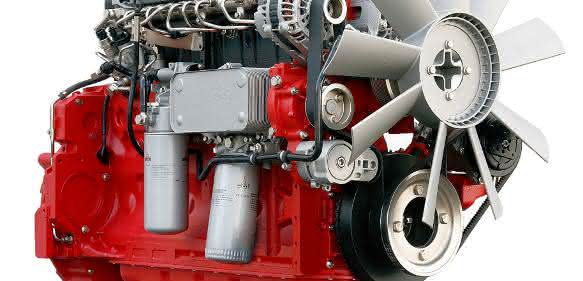

Der Motorenhersteller Deutz mit Hauptsitz in Köln, der 2014 sein 150-jähriges Bestehen feierte, ist spezialisiert auf Dieselmotoren in unterschiedlichen Leistungsklassen – von 25 bis 520 Kilowatt und von 2,9 bis 16 Liter Hubraum. Eingebaut werden die Antriebe vor allem in mobile Arbeitsmaschinen, Landmaschinen, Nutzfahrzeuge und Schiffe. Die Motoren werden aber auch in stationären Anlagen, wie Stromerzeugungsaggregaten, Pumpen oder Kompressoren eingesetzt.
100-Prozent-Prüfung der Motoren

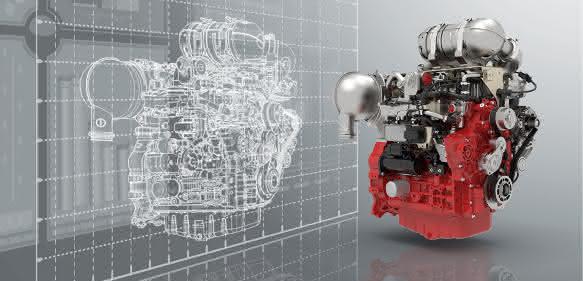

Der Deutz-Konzern betont, bei der Technologie für Emissionsreduzierung auf der Grundlage von internen und externen Systemen führend zu sein. So erfüllen zum Beispiel die TCD-Motoren in der Hubraumklasse 2,9 bis 7,8 Liter mit Abgasnachbehandlungssystemen bereits den nächsten, für 2019 avisierten EU-Emissionsstandard der Stufe V. Um unter anderem diesen Qualitätsanspruch aufrecht zu erhalten – schließlich ist Qualitätsorientierung eine wichtige Voraussetzung für den Erfolg eines Unternehmens –, wird bei 100 Prozent der Motoren ein Heißtest durchgeführt. Sollte ein Motor nicht in Ordnung sein, verlässt er das Prüffeld nicht. Für den Fall, dass ein solcher Motor in der Revision des Prüffelds irreparabel ist, wird er verschrottet und neu aufgelegt.
Im Prüffeld Werk Porz gibt es drei Prüffeldbereiche, von denen zwei Prüffelder von FTF versorgt werden. In der Prüflinie 1 werden die Motoren geprüft, deren Hubraum zwischen vier und sieben Litern liegt. Die Prüflinie 2 durchlaufen die Motoren mit geringerem Hubraum. Innerhalb des in sich geschlossenen Systems werden die Motoren mit Fahrerlosen Transportfahrzeugen (FTF) mit aufgesetzter Rollenbahn bewegt. Dabei stehen die fertigen Motoren auf speziell ausgestatteten Prüfpaletten.
Schon ab 1992 arbeitete in diesem Bereich ein Fahrerloses Transportsystem (FTS). Dieses System mit seinen neun Fahrzeugen, die ihren Weg entlang eines im Boden eingelassenen Leitdrahts fanden, war in die Jahre gekommen. Das führte zu Verfügbarkeitsengpässen, der Instandhaltungsaufwand wuchs, und Ersatzteile waren bereits zu 50 Prozent abgekündigt. Zudem war es inzwischen nötig geworden, die Durchsatzleistung zu steigern.
Denkbar kleines Zeitfenster – Ostern bis Pfingsten

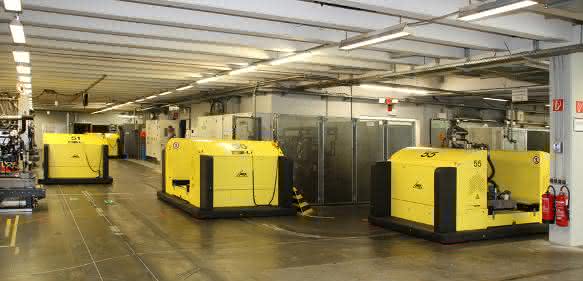

Die Installation der Neuanlage mit neun fahrerlosen Phoenix R-2,0 Mr war zwar für die Mitarbeiter der Ludwigsburger MLR System eine gewaltige Herausforderung, weil für die Arbeiten vor Ort nur sehr kleine Zeitfenster zur Verfügung standen, aber der Lieferant hat große Erfahrung, mit einem solchen Termindruck umzugehen. Im aktuellen Fall wurden die ersten vier Fahrzeuge für die Prüffeldhälfte 2 vor Ostern 2015 zum Testbetrieb an vorhergehenden Implementierungs-Wochenenden geliefert. Die Inbetriebnahme geschah am Dienstag nach Ostern, dann erfolgte die Übergabe an Deutz. Die restlichen fünf Fahrzeuge lieferte MLR vor Pfingsten. Es folgten die Testwochenenden. Am Dienstag nach Pfingsten wurden die Inbetriebnahme und die Integration in die Anlage durchgeführt. Im genannten Zeitraum musste auch das neue FTS-Leitsystem Logos von MLR an die IT-Infrastruktur von Deutz, in dem Fall an den Montageleitrechner und das zentrale Störmelde- und Visualisierungssystem Sicalis PMC, angebunden werden – und dies alles ohne Betriebsunterbrechung bei Zwei- respektive Dreischicht-Betrieb und gelegentlich auch während der Produktion an Wochenenden. Alle Netzwerkanbindungen und das WLAN zur Kommunikation mit den Fahrzeugen wurden vom Industrial IT-Bereich bei Deutz beigestellt.
Einige Komponenten der ursprünglichen Anlage blieben beim Umbau zum neuen System erhalten, zum Beispiel die stationären Förderstrecken. Sie stellen die Verbindung zwischen den FTF und den einzelnen Arbeitsstationen im Prüffeld her. Solche Stationen sind im jeweiligen Prüffeldbereich die so genannten Rüststrecken, wo die Motoren mit Prüfstand-Andockadaptern versehen werden. Die Zu- und Abförderstrecken für jede der sieben Prüfstände pro Linie bestehen aus stationären Rollenförderern und Drehtischen. Vor jedem Prüfstand ist ein Speicherwechselplatz mit einem Schallschutztor installiert. Dort gibt es jeweils einen Auf- und einen Abgabeplatz, ausgeführt als angetriebene Rollenbahnen, die auf einem Querschlitten montiert sind. Zwei weitere Auf- und Abgabestellen pro Prüflinie dienen dazu, die Dieselmotoren auf Rollenförderern den beiden Entleerstationen zuzuführen. Schließlich sind noch Rollenbahnen installiert, die zu den Revisionsplätzen und zu einer automatischen Waschmaschine zum Reinigen der Prüfpaletten führen. Nicht nur die stationäre Fördertechnik wurde erhalten, auch die in den alten FTF verwendete Nickel-Cadmium-Technologie wurde übernommen und in die neuen batterieelektrisch angetriebenen Fahrzeuge integriert.
Der Weg der Prüflinge

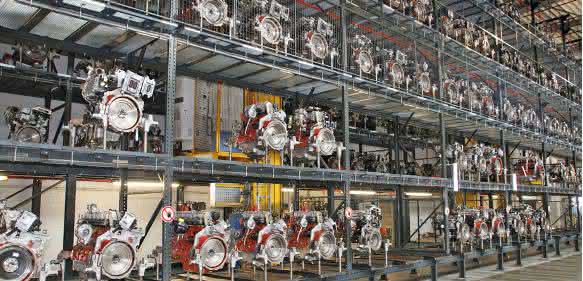

Die zu prüfenden Motoren werden aus dem Motorenpuffer ausgelagert und auf einer Prüfpalette bereitgestellt. Die Prüfpalette fährt anschließend in den vorgegebenen Aufrüstbereich. Hier werden die Motoren mit Adaptern zum automatischen Andocken im Prüfstand versehen. Deutz kann jede Variante zu jedem Zeitpunkt liefern. Diese hohe Varianz verursacht komplexe Rüstvorgänge, damit die Motoren mittels Standardschnittstellen im Prüfstand automatisch geprüft werden können. Im Prüfstand werden die Prüflinge mit Medien (Kühlwasser, Öl, Kraftstoff) befüllt. Der Prüflauf startet automatisch. Jedes Triebwerk bekommt einen Einlauf und einen Dokumentations-Abnahmelauf.
Das Prüfen der Motoren dauert je nach Baureihe zwischen 9,8 und 12,9 Minuten. Dank der acht aktiven fahrerlosen Fahrzeuge, die ihre Fahraufträge vom FTS-Leitsystem Logos über das Deutz-eigene Breitbandfunksystem erhalten, ist die FTF-Transportleistung auf 30 Motoren pro Stunde je Prüffeldhälfte ausgelegt. Diese Kapazitätserhöhung ist bei den Baureihen 2.9 und 3.6 bereits realisiert. Das neunte Fahrzeug wartet im Hot-Standby-Modus an einer Ladestation und wird verschiedentlich gegen ein anderes, in Arbeit befindliches Gerät ausgetauscht. Hierzu bedarf es lediglich eines Mausklicks.
Nach dem bestandenen Prüflauf bringen die FTF die Motoren zur Entleerstation und später zum Abrüsten, wo die Adapter wieder entfernt werden. Daraufhin kehren die Motoren in den Motorenpuffer zurück, um in den Folgestationen weiter komplettiert zu werden (zum Beispiel Standmontage und Lackierung). Stellt man bei einem Prüfling Mängel fest, wird er mit dem FTS zu einem der Revisionsplätze transportiert, dort bearbeitet und zurück zu einer freien Prüfstation gebracht. Alle diese Vorgänge im Prüffeld werden vom Deutz-Montageleitrechner gesteuert.
Geringere Fahrgeschwindigkeit, höhere Leistung
Obwohl die neuen automatischen Fahrzeuge mit 0,6 Meter pro Sekunde langsamer fahren als ihre Vorgänger, erbringen die MLR-FTF eine höhere Durchsatzleistung. Das Laden erfolgt über Ladekontakte im Boden, die im Zuge des Umbaus entlang der Fahrstrecke installiert wurden. Das spart Zeit und erhöht die Verfügbarkeit. Außerdem fahren die FTF wegstreckenoptimiert, und sie sparen zudem Fahrzeit ein, indem sie kurz vor einem Engpassfahrziel in Wartestellung gehen, um schneller an der vorgegebenen Stelle zu sein.
Dass die neuen MLR-Fahrzeuge nicht mit optischen oder lasergestützten Sicherheitssystemen, sondern mit einem taktilen System, nämlich vorn, hinten und seitlich mit Softbumpern ausgestattet sind, hat einen einfachen Grund: Dieses räumlich dichte Fahrverhalten auf Flächen, die auch von den Mitarbeitern genutzt werden, würde bei optischen Sicherheitssystemen häufiger zu ungewollten Fahrzeugstopps führen. Hinzu kommt als Vorteil die geringe Verschmutzungssensibilität der taktilen Sicherheitssysteme. Durch die geringe Geschwindigkeit der FTF sind die Mitarbeiter ausreichend geschützt. Etwas ungewöhnlich sind auch die Auffangwannen unter den Rollenförderern der FTF: Sie dienen dazu, die in der Vergangenheit gelegentlich aufgetretene Verschleppung der Medien im Prüffeld zu verhindern. Diese Wannen werden nach Bedarf mittels Visualisierung am Fahrzeug und im Leitsystem geleert.
Entscheidung für die Magnetnavigation
Von Anfang an stand für Deutz fest, bei der neuen Anlage im Prüffeld eine leitdrahtlose Spurführung der Fahrzeuge einzusetzen, allein schon wegen ihrer Flexibilität bei Fahrkursänderungen. Sie ist heute als Magnetnavigation und auch als Lasernavigation ausgereift verfügbar und hat die größte Bedeutung am Markt. pb
Das könnte Sie auch interessieren
Sparsamer Lastesel

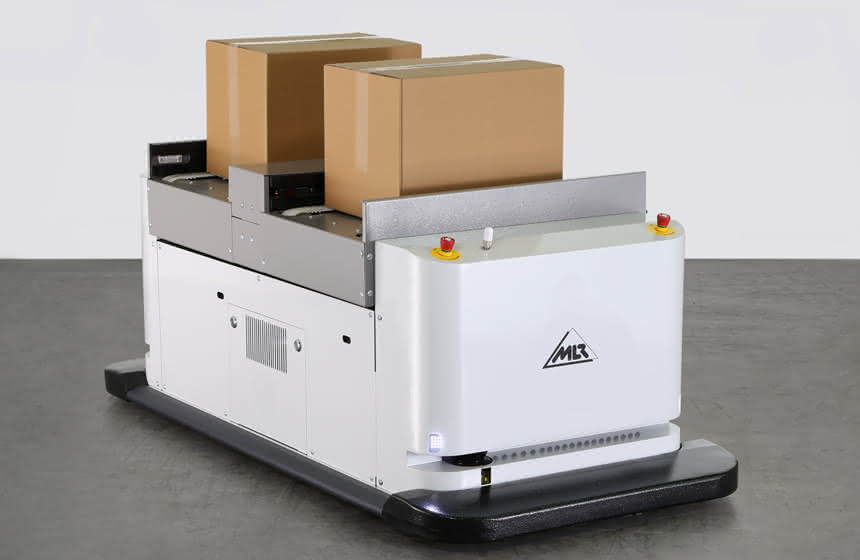

MLR hat den automatisch fahrenden Plattformwagen Caesar mit einem neuem Energiekonzept ausgestattet.
