Die triflex R-Serie ist von Igus speziell für hochdynamische Industrieroboter-Anwendungen konzipiert worden und kann sich als 3-Achs-Energiekette in alle Richtungen im Raum bewegen. Die universell einsatzbaren triflex-Ketten aus Hochleistungskunststoffen trotzen auch anspruchsvollen industriellen Umgebungen, sind einfach zu montieren und mit Leitungen von außen zu befüllen. Zudem weisen sie eine hohe Zug- und Torsionsfestigkeit auf. „Da jedoch heutzutage nicht mehr nur elektrische und pneumatische Leitungen, sondern häufig auch Zuführschläuche für Bolzen, Nieten oder Schrauben am Roboter geführt werden müssen, können zu enge Biegeradien oder herabhängende Schlaufen mitunter Probleme bereiten“, erklärt Jörg Ottersbach, Branchenmanager Robotik bei Igus. „Jede Umlenkung und jede Unterschreitung des zulässigen Mindestbiegeradius der Zuführschläuche bietet eine potentielle Störstelle und kann zu einer negativen Beeinflussung des Prozesses führen – im schlimmsten Fall bleibt eine Niete oder eine Schraube im Zuführschlauch stecken, was dann zu einem Anlagenstillstand führt.“ Das Rückzugsystem triflex RSE bietet durch seinen linearen Rückzug der e-kette eine effiziente und preiswerte Lösung, die ohne Bogen, Federstäbe oder Umlenkrollen auskommt.

Schlankes, direkt am Roboter geführtes Design

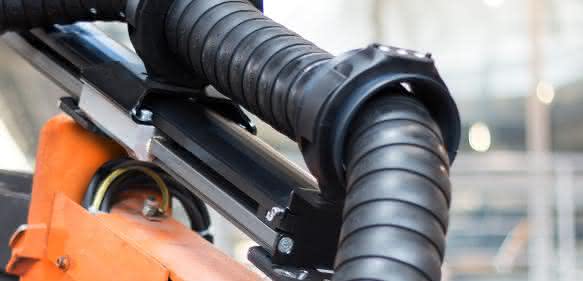

Das sehr leichte System basiert auf der bewährten schmier- und wartungsfreien drylin-Linearführung von igus, bei der ein beweglicher Schlitten die Kette auf einem Rückzugsweg von bis zu 600 Millimetern transportiert. Elastische Bänder ziehen die ausgefahrene Kette automatisch zurück. Damit wird die Schlaufenbildung der Energiekette ausgeschlossen. Durch die daraus resultierende Optimierung der Prozesssicherheit können die Standzeiten deutlich erhöht werden.

Das selbstführende Rückholsystem ist auf die geschlossenen oder aufklappbaren triflex-Ketten TRC, TRE und TRCF in den Baugrößen von 60 bis 125 Millimetern Durchmesser ausgelegt. Sie werden mittels eines Anschlusselementes und einer Gleitdurchführung auf dem System arretiert, das wiederum durch Befestigungsplatten variabel an eine Vielzahl von Robotertypen angebunden werden kann. Weil das triflex RSE die e-kette direkt am Roboter führt und keine Umlenkungen nötig sind, verringert sich die benötigte Leitungs- und Kettenlänge. Aus diesem Grund ist triflex RSE nicht nur eine platzsparende und leichte, sondern auch eine kostengünstige Lösung. kf
