Präzisionsmesswelle
Vier mit einer Klappe
KTR hat ein Messsystem entwickelt, das erstmalig neben Drehmoment und Drehzahl auch Drehwinkel und Drehrichtung ermittelt. Bei der neuen Präzisionsmesswelle setzt das Unternehmen auf das bewährte Messprinzip mittels Dehnungsmessstreifen und paart es mit neuesten elektronischen Komponenten. Mit einer Abtastrate von 10 kHz ermöglicht das System die Messung gefährlicher Drehmomentspitzen hochdynamischer Antriebe. Die stör-unempfindliche Datenübertragung arbeitet digital mit einer Auflösung von 24 Bit und besitzt eine Messungenauigkeit von nur 0,1 Prozent vom Endwert. Das dabei ausgegebene Signal ist äußerst rauscharm.
Zur Ermittlung der Drehzahl liefert ein Encoder zwei um 90 Grad phasenversetzte Signale mit einer Auflösung von 360 bzw. 720 Impulsen pro Umdrehung. Der praktische Aufnehmer ist kein optionales Extra, sondern im Serienumfang enthalten. Aufgrund der hohen Auflösung eignet sich das Drehzahlsignal der neuen Baureihe auch zur Bestimmung der aktuellen Winkellage der Welle. Ein integrierter f/U Konverter sorgt dafür, dass neben den gebräuchlichen Rechtecksignalen auch ein Gleichspannungssignal ausgegeben wird. Des Weiteren zeigt ein weiterer Ausgang die Drehrichtung der Antriebswelle an.
Zur Integration in den Antrieb wird die Dataflex standardmäßig mit der torsionssteifen Servo-Lamellenkupplung Radex-NC kombiniert. jg
Das könnte Sie auch interessieren

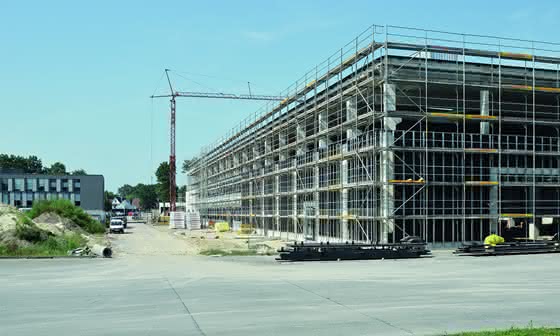

KTR baut F&E-Zentrum in Rheine
