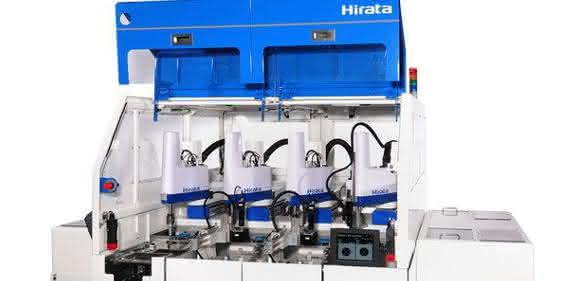

Fertigungszelle ACS-MD
Modulare Zellen
Für die Montage mobiler Geräte wie Smartphones, Tablet-PCs und anderer elektronischer und elektrischer Kleingeräte hat Hirata eine standarisierte, modular aufgebaute Fertigungszelle entwickelt – die ACS-MD.
Diese Zelle kann als Einzelstation eingesetzt werden, oder es lassen sich auch mehrere nebeneinander als flexible Linien- oder Karree-Struktur aufbauen. Die Basis-Zelle ist kompakt; sie misst 1.600 Millimeter in der Breite und Länge und ist 1.800 Millimeter hoch. Sie ist ausgestattet mit vier Robotern der Serie HMR-450H, einem Steuerungsmodul HNC-96M-HMRF45, Werkstückzuführungen sowie Wendestationen für die Werkstückträger. Hier lassen sich verschiedene Fertigungsprozesse wie Fügen, Montieren, Etikettieren/Kennzeichnen, Kleben, Schrauben und Prüfen realisieren. Der Abstand zwischen den einzelnen Arbeitsstationen beträgt nur 400 Millimeter. Es sind Werkstückgrößen von 250 mal 190 Millimeter möglich. Bei einer Transportkapazität samt Werkstückträger von fünf Kilogramm kann die Transporthöhe bis 900 Millimeter betragen. Mit einer Gesamtmaschinen-Genauigkeit von plus/minus 0,05 Millimeter und einer Roboter-Wiederholgenauigkeit von plus/minus 0,02 Millimeter lassen sich Taktzeiten bis zwei Sekunden umsetzen. pb
