C-Bügel
Vier Löcher im Heck
Mit neun Bausteinen für die Automation hält Tünkers Maschinenbau Module bereit, die durch individuelle Anpassungen stets neue Herausforderungen meistern sollen. Nun erhielt das Unternehmen aus Ratingen die Aufgabe von einem deutschen OEM, die vier Löcher für das Nummernschild in den Heckdeckel einzubringen.

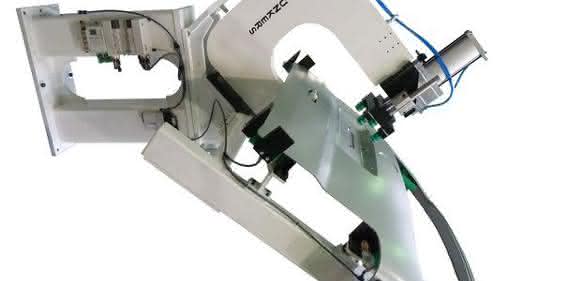

Es sollte eine einfache und preiswerte Lösung sein; das ursprünglich geplante Konzept, hierzu mehrere Stanzzangen zu verwenden, wurde verworfen. Es kommt vielmehr ein C-Bügel zum Einsatz: Abgeleitet von den Standard-C-Bügeln hat Tünkers einen Bügel kundenspezifisch modifiziert und die als C-Bügel gestaltete Stanzzange für die weit auseinanderliegenden Lochpunkte mit einer zusätzlichen Säulenführung ausgerüstet. Für den Antrieb sorgt ein Multikraftzylinder von Tünkers – ein Druckluftzylinder, der die hohe Stanzkraft von 25 Kinonewton mittels der im Gehäuse integrierten Kniehebelübersetzung erreicht. Auf einem Ständer mit integrierter Pneumatik-Ventilinsel und aufgesetzter Winkelkonsole kann das Modul auf diese Weise und durch individuell angepassten Werkzeugträger die vier Löcher in einem Arbeitsgang in das 0,8 Millimeter dünne Stahlblech einbringen.
Neben der kompakten Bauweise und dem effizienten Prozess war das einfache, wartungsfreie, komplette Antriebssystem mit ein Grund dafür, dass sich der Kunde für diese Stanzlochstation entschieden hat. pb
