Portal-Lineareinheiten von HSB
Rollen für jede Richtung

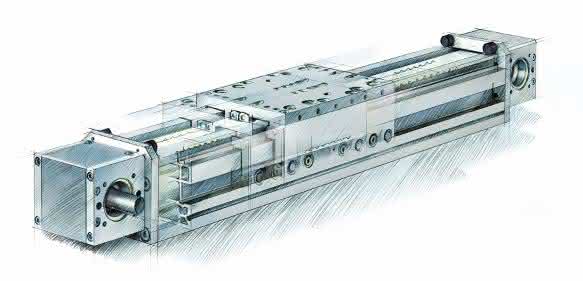

Die Portal-Lineareinheiten HSB-sigma von HSB Automation aus Reutlingen zielen auf Anwendungen, bei denen mittlere Kräfte und Momente oder auch lange Hübe zu realisieren sind. Maschinenverkettungen sowie Portalanlagen sind die prädestinierten Einsatzgebiete.
Es stehen drei Baugrößen zur Verfügung: HSB-sigm 90, 120 und 160. In das geschlossene und verdrehsteife Aluminiumprofil sind Aussparungen eingebracht, in die gehärtete Stahlleisten eingebracht werden. Darauf laufen Schwerlastrollen. Die von der HSB-beta-Baureihe zig-tausendfach bekannte Rollenführung zeichnet sich dadurch aus, dass es für jede Kraftrichtung ein Rollenpaar gibt, sodass Kräfte und Momente sauber aufgenommen und exakt berechnet werden können, heißt es in einer Ausstellermitteilung.
Als Antriebe werden stahllitzenverstärkte Zahnriemen verwendet. Durch die modulare Bauweise lassen sich Varianten realisieren wie Omega-Antriebe oder Achsen mit zwei unabhängig voneinander verfahrbaren Schlitten. Die Gesamtlängen betragen 6000 Millimeter beziehungsweise 8000 Millimeter bei einteiligem Profil. Darüber hinaus werden die Profile zusammengesetzt, sodass auch sehr große Verfahrwege realisierbar sind. Die erreichbaren Verfahrgeschwindigkeiten von v = 8 m/s und die maximal mögliche Beschleunigung von a = 60 m/s2 ermöglichen auch hochdynamische Anwendungen. bw
Halle 6, Stand 6310
