Vom Einachssystem YXCS für eindimensionale Bewegungen über zweidimensionale Systeme wie das Linienportal YXCL für vertikale Bewegungen oder das Flächenportal YXCF für horizontale Bewegungen bis hin zu dreidimensionalen Bewegungen im Raum mit dem Raumportal YXCR – die Standard-Handlingfamilie von Festo macht viele Lösungen möglich. Mit dem Handling Guide Online können Konstrukteure und Projektingenieure jetzt intuitiv ihre neue Systemlösung konfigurieren und erstellen. Die Plattform ist in den Online-Produktkatalog von Festo eingebunden, so erhalten Anwender mit wenigen Mausklicks ihr passendes Standard-Handlingsystem inklusive CAD-Modell. Die Einzelschritte Anfrage, Auslegung, Angebot und CAD-Konstruktion, für die bisher zehn bis 15 Tage einzuplanen waren, verkürzt der Handling Guide Online auf nur wenige Minuten.

Außerdem werden die Montage- und Auslieferungszeiten von bisher knapp zwei Monaten auf nur noch wenige Wochen reduziert, verspricht das Unternehmen. Neue Standards verkürzen auch die Zeit für Parametrierung und Inbetriebnahme. Maschinen- und Anlagenbauer könnten damit ihre Time-to-Market – bezogen auf die eingebauten Handhabungssysteme – um rund 70 Prozent verkürzen. Mit dem Engineering-Tool gewinnen Konstrukteure Zeit und Raum für Kreativität zur Planung und Projektierung der technologischen Kernkompetenzen ihres Unternehmens.

In wenigen Schritten zum Handling

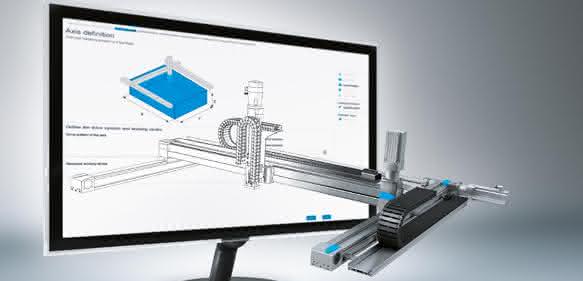

Konstrukteure und Projekteure können mit dem Guide smart und intuitiv ihre Systemlösung in wenigen Minuten konfigurieren und bestellen. (Bild: Festo)

Nur wenige Schritte sind notwendig, um zum fertig konfigurierten Handling zu kommen. Im ersten Schritt wählt der Konstrukteur den Handling-Typ aus und gibt die Applikationsdaten im Handling Guide Online ein. Das Tool berechnet passende Handlingsysteme. Aus diesen Vorschlägen wählt der Planer das für ihn am besten passende Handlingsystem aus. Das Datenblatt sowie das konfigurationsrichtige CAD-Modell stehen ihm in allen gängigen Dateiformaten sofort zum Download zur Verfügung. Dann konfiguriert er mit zusätzlichen Optionen das ausgewählte System nach seinen Anforderungen. Vom Warenkorb geht die Bestellung an Festo. Die Handling-Experten liefern ein einbaufertiges System inklusive Anwenderdokumentation gemäß EU-Maschinenrichtlinie innerhalb kurzer Zeit direkt einbaubereit an die Maschine oder Anlage.

Effiziente Inbetriebnahme

Für die schnelle Inbetriebnahme bietet das Unternehmen nun Inbetriebnahme-Dateien an. Die Dateien werden individuell auf Basis der Benutzereingaben und des berechneten Systems erstellt und können direkt in den Motorcontroller geladen werden. Die Inbetriebnahme-Datei enthält einen individuell auf das Handlingsystem abgestimmten Wertesatz. Dieser besteht aus Achsabmessung, Motoreigenschaften, Vorschubkonstanten und Dynamikdaten. Reglereinstelldaten können automatisch auf Grundlage der vom Benutzer eingegebenen Nutzlast, des Eigengewichtes und der Systemdynamik berechnet werden. Damit verkürzen Anwender ihre Time-to-Market. as
