Kameramodule

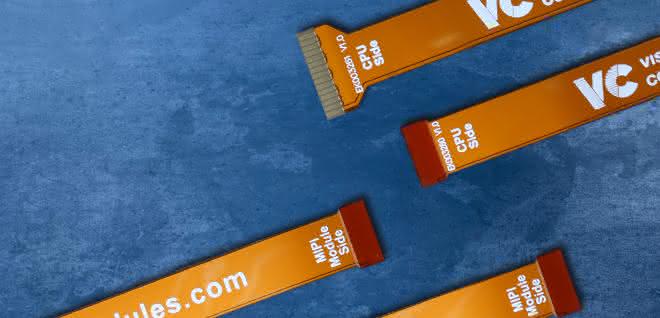

Geschirmte MIPI-Kabel für hohe Datenraten
Vision Components liefert seine MIPI-Kameramodule mit einem geschirmten FPC-Kabel (Flexible Printed Circuit), das speziell für die MIPI-Module entwickelt wurde und eine hohe Datenübertragungsrate hat.
Das Unternehmen nutzt die MIPI-CSI-2-Kameraschnittstelle und das Steckerkonzept von Raspberry Pi. Die Raspi-Boards haben eine große Marktdurchdringung und mehrere andere Hersteller haben dasselbe Steckerkonzept bereits übernommen. Bis ein Standard formuliert werde, gewährleiste diese Wahl eine möglichst breite Eignung der VC-MIPI-Module, so das Unternehmen. Die von VC in Deutschland gefertigten Kameraplatinen lassen sich an diverse weitverbreitete CPU-Boards anbinden. So können Entwickler schnell Konzepte für die Bildverarbeitung testen und einfach und kostengünstig Embedded-Vision-Systeme konfigurieren.
Die VC-MIPI-Kameraplatinen mit 22-poligem Stecker lassen sich über Kabel mit zwei oder vier Übertragungs-Lanes mit 15- und 22-poligen MIPI-Schnittstellen verbinden. Diese Konfiguration erlaubt es, die hohen Geschwindigkeiten des MIPI-CSI-2-Standards voll auszunutzen. Die meisten Prozessoren verarbeiten 1,5 Gbps pro Lane, was bei vier Lanes 6 Gbps oder bei zehn Bit Pixelauflösung 600 MByte/s entspricht, zweimal so schnell wie USB3-Kameras.
Die von Vision Components neu entwickelten Kabel sind laut Hersteller Hochleistungskomponenten: Es handelt sich hierbei um flexible Leiterplatten mit einseitiger Referenz- und Schirmlage und 100-Ω-differenziellen Leiterbahnpaaren. Sie sollen eine störungsfreie MIPI-Übertragung gewährleisten. Vision Components hat zwei Pins als Trigger-Eingang und Blitzausgang definiert, ohne die Funktion der Host-Systeme zu beeinträchtigen. Der Trigger-Eingang ermöglicht außer Video-Streams auch Einzelaufnahmen. Alle Einstellungen können für jedes Bild angepasst werden: Verschlusszeit, Gain, Bildgröße und -lage und Binning. Dadurch lassen sich sehr schnelle Vorgänge erfassen und synchronisieren. as
Das könnte Sie auch interessieren

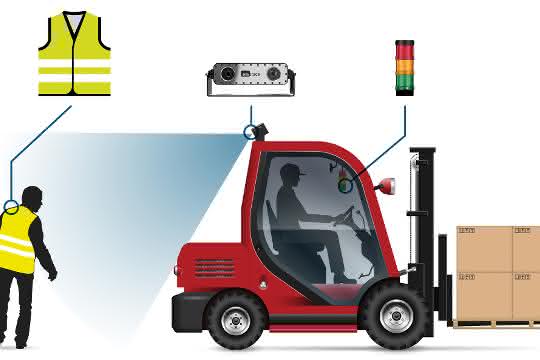

Fahrerassistenzsystem reagiert auf reflektierende Kleidung
