Drehwechsler
Horizontaler Wechsel
Die Bereitstellung von Bauteilen in Transportbehältern direkt in der Roboterzelle hat sich als Standard im Rohbau etabliert. Zumeist werden für das Ein- und Ausschleusen über Kopf operierende Behälterwechselsysteme verwendet, wie sie bereits Tünkers mit dem APM-System anbietet. Diese Behälterwechselsysteme verfahren die vom Flurförderfahrzeug in Spezialbehältern ausgerichteten Bauteile automatisiert in die Entnahmeposition für die Roboterzelle. Der jeweils leere Behälter wird über die obere Ebene zurückgeführt und dem Flurförderfahrzeug bereitgestellt.

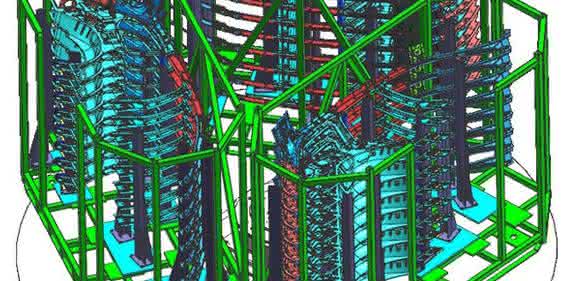

Tünkers hat nun mit einer eigens entwickelten Neukonstruktion das Förderprinzip vereinfacht und gleichzeitig in eine robuste und prozesssichere Konstruktion überführt. Diese horizontalen Drehwechselsysteme sind die einfachere Alternative zu herkömmlichen Wechselsystemen.
Auf Basis des Standard-Sopap-Drehtischs mit Zahnriemenantrieb in einer flachen Bauweise können ab sofort komplette Drehwechselsysteme in modularer Bauweise eingesetzt werden. Die zumeist als Klinkerspeichersystem ausgeführten Transportbehälter für Karosseriebauteile werden zum Beispiel auch für die direkte Teilebereitstellung in den Roboterzellen verwendet.
Der Sopap Flachringtisch TXR reduziert die für einen Rundtaktdrehtisch erforderlichen Bauelemente auf ein Minimum: Grundplatte – Lager – Zahnriemen – Getriebemotor. Das Ergebnis ist eine einfache und gleichzeitig flache Konstruktion. Durch die mechanische Trennung von Motor und Drehtisch kann der Antrieb bauoptimiert auch extern angeordnet werden. Damit eignen sich die Ringtische der TXR-Serie speziell als Niederflurantrieb für das Drehen großer und breit ausladender Lasten. bw
