Linearachse
Es darf einfach sein – aber effizient

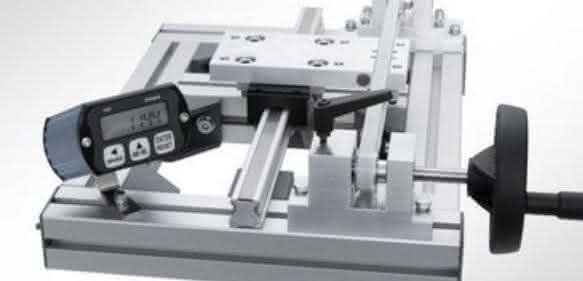

Linearachse für manuelles Verstellen. Dr. Tretter hat eine eigenentwickelte Linearachse vorgestellt. Im Standard ist sie vor allem für die manuelle Verstellung konzipiert – etwa zur Verstellung von Formaten, Anschlägen oder für einfache Längenmessaufgaben, wie sie in der Holz- oder Blechbearbeitung vorkommen.
Die Linearachse von Dr. Tretter wird mit einem handelsüblichen Profil aus Aluminium in den Abmessungen 45 mal 45 Millimeter stabil aufgebaut. Sie nutzt die Alu-Schienenführung mit integriertem Messsystem des Anbieters in der Größe 25. Die Breite der Achse beträgt etwa 290, die kleinste Länge knapp 400 Millimeter. In 60-Millimeter-Schritten geht ihr Hub bis 4.000 Millimeter; damit beträgt die kleinste maximale Messlänge 210, die größte 3.810 Millimeter.
Bei größeren Achslängen besteht die Möglichkeit, Querverstrebungen einzubauen, um die Führungsschiene zusätzlich abzustützen. Die Verstellung der Verschiebeeinheit erfolgt mit einem Handrad sowie einem Zahnriemen mit Profil und einer Teilung von 2,5 Millimetern. Der Antriebsblock und die Umlenkung sind kugelgelagert, und der Zahnriemen hat ein zusätzliches Spannelement. Die Klemmung erfolgt standardmäßig bedienernah an der Handradachse, ebenso ist die Anzeigeeinheit ortsfest in Handradnähe montiert. Beides lässt sich auch optional an der Verschiebeeinheit installieren. Diese hat insgesamt acht Gewindebohrungen M8, um Zusatzelemente zu befestigen.
Die Alu-Schienenführung von Dr. Tretter als Führungs- und Messsystem ist mit einem Schmierkonzept ausgestattet, das auf Wartungsfreiheit hinzielt. Das integrierte Messsystem ist in zwei Varianten lieferbar. Die erste eignet sich für mittlere Genauigkeit und ist batteriebetrieben, die zweite ist hochgenau und fremdversorgt. In der Standardausführung wird die neue Linearachse die erste Variante als Messsystem nutzen – eine batterieversorgte Lösung mit einer Genauigkeit von plus/minus 0,1 Millimeter. Die Batterie ermöglicht eine Einsatzzeit von bis zu vier Jahren und hat den Vorteil, dass der Verkabelungsaufwand auf ein Minimum reduziert wird. Ist eine höhere Messgenauigkeit gefordert, kann als Option eine fremdversorgte Messlösung mit einer Genauigkeit von plus/minus 0,015 Millimeter angeboten werden. pb
