Diagonalmodul für Filterlüfter

Zieht durch – auch bei Gegendruck

Speziell für den Einsatz in Filterlüftern hat ebm-papst Mulfingen ein Diagonalmodul für die Baugröße 200 entwickelt. Es basiert auf den neuen Diagonallaufrädern und ist mechanisch kompatibel zu den marktüblichen Axial-Kompaktventilatoren.

Die neuen Diagonalmodule kommen gut mit erhöhten Gegendrücken zurecht. (Foto: ebm-papst)

Filterlüfter eignen sich gut, um Wärmelasten wirtschaftlich aus Schaltschränken oder Elektronikgehäusen abzuführen. Insbesondere bei erhöhtem Gegendruck, zum Beispiel durch große Bauteildichte oder Verschmutzung der Filtermatten, zeigen sich allerdings die Stärken und Schwächen unterschiedlicher Lüfterkonzepte. Vor allem wenn die hier meist eingesetzten Axialventilatoren wegen des Druckanstiegs nicht mehr im optimalen Betriebspunkt arbeiten können: Der Geräuschpegel steigt, und der Wirkungsgrad sinkt.

Die neuen Dialogmodule bieten bei höherem Gegendruck einen bis zu 50 Prozent höheren Volumenstrom, weiterhin ein besseres Geräuschverhalten und eine um bis zu 20 Prozent geringere Leistungsaufnahme bei gleichem Volumenstrom. Da die Leistungseinbußen bei verschmutzten Filtermatten gegenüber Axial-Ausführungen deutlich geringer sind, verlängern sich die Wartungsintervalle.

Weitere Einsparpotenziale ergeben sich, wenn in den Diagonalventilatoren moderne Greentech-EC-Motoren eingesetzt werden, die mit hohen Wirkungsgraden arbeiten und sich in der Drehzahl über ihre Null-Zehn-Volt-Schnittstelle dem tatsächlichen Kühlbedarf anpassen lassen.

Anzeige

Das neue Diagonalmodul der Baugröße 200 wird es mit identischen Abmessungen in AC-Technik wie auch in EC-Ausführung geben. Dadurch ist der Umstieg auf das neue Diagonalmodul ohne Anpassungen in der Applikation problemlos möglich. Der Einbau der Module ist druck- und saugseitig möglich. Sie können – je nach erforderlicher Förderrichtung – auf beiden Seiten montiert werden. Steckverbinder vereinfachen den elektrischen Anschluss. Das Diagonalmodul kann um vier mal 90 Grad gedreht montiert werden, je nach erforderlicher Steckerposition. Die neuen AC- und EC-Diagonalmodule für Filterlüfter sind ab dem ersten Quartal 2016 verfügbar. pb

Anzeige

Das könnte Sie auch interessieren

Anzeige

Ventilatoren

Wind in drei Sekunden

ebm-papst bietet neue EC-Trommelläufer-Ventilatoren zum Beispiel für den Einsatz in Personenschleusen vor Reinräumen oder für Torluftschleier an Lkw-Verladerampen an.

mehr...

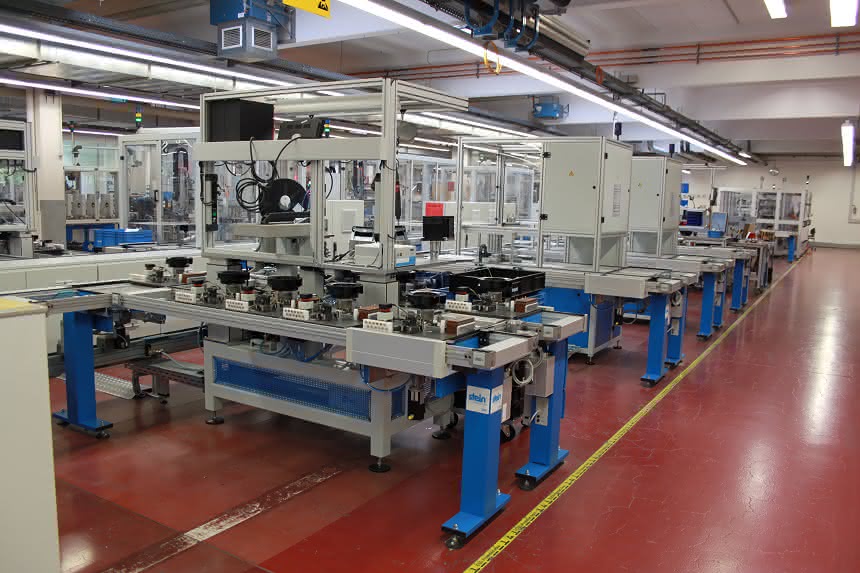

Werkstückträger-Transport bei der...
