Spannblock
Sputnik spannt acht Teile

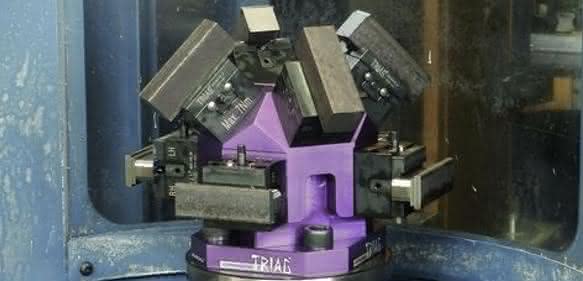

Den innovativen Spannblock Sputnik präsentiert der Spanntechnikspezialist Triag International aus Allenwinden (Schweiz). Er ermöglicht erstmals, bis zu acht Bauteile so aufzuspannen, dass sie störkonturfrei von fünf Seiten zum Bearbeiten zugänglich sind.
Somit können die aufgespannten Werkstücke auf 5-Achs-Bearbeitungszentren weitgehend komplett bearbeitet werden. Dies erhöht wesentlich die Produktivität. Vor allem bei kleineren Bauteilen reduziert die achtfache Aufspannung deutlich die unproduktiven Nebenzeiten, die zum Auf-, Um- und Abspannen der Bauteile anfallen.
Der Grundkörper des Spannblocks ist als achteckiger Spannturm mit einer oben aufgesetzten Pyramide ausgeführt. Die Spannflächen der Pyramide sind um 45 ° versetzt gegen die Spannflächen am Umfang des Turms angeordnet. So sind alle aufgespannten Werkstücke von fünf Seiten störkonturfrei zugänglich. Zum Beispiel können vier Bauteile für die erste Bearbeitungsoperation am Turm, vier für die zweite Operation auf der Pyramide aufgespannt werden. In einem Zyklus bearbeitet das 5-Achs-Bearbeitungszentrum dann vier Bauteile fertig.
Den Spannblock gibt es bisher in zwei Varianten. Die kleinere trägt Mini-Zentrischspanner MCZ40L30. Diese können in ihren 40 mm breiten, schnell wechselbaren Spannbacken bei 10 mm Spannbereich bis zu 38 mm breite Werkstücke aufnehmen. Sie arbeiten mit bis zu 800 daN Spannkraft.
Die größere Variante des Spannblocks Sputnik kann acht Zentrischspanner MCZ 100L50 aufnehmen. Diese spannen mit unterschiedlichen, ebenfalls schnell wechselbaren Spannbacken bei 20 mm Spannbereich bis zu 102 mm breite Werkstücke bei bis zu 1600 daN Spannkraft. ee
