Hochfrequenzspindeln
Präzision bei hohen Drehzahlen

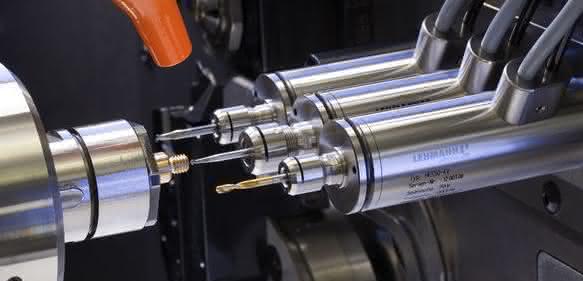

Hochfrequenzspindeln müssen schnelle Schnittgeschwindigkeit mit hoher Präzision kombinieren. Lehmanns Antwort darauf sind Hochfrequenzspindeln (HFS) mit Kugel- oder Luftlager für Drehzahlen von bis zu 96.000 1/min.
Die HFS gibt es mit Außendurchmessern von 22, 30, 38 sowie 60 Millimetern beziehungsweise bei der luftgelagerten Version mit 60, 80 und 100 Millimetern. Alle Spindeln sind feingewuchtet und zeichnen sich somit laut Lehmann Präzision durch einen vibrationsfreien Lauf aus. Zudem sollen sie eine Rundlaufgenauigkeit von weniger als 1 µm erreichen. Durch ihre kompakte Bauform eignet sich vor allem die kugelgelagerten HFS für Fräs-, Dreh- oder Sondermaschinen.
Für die Werkzeugaufnahme steht neben einer Spannzangenaufnahme ein Schrumpfsystem zur Wahl. Bei diesem werden die Werkzeuge in einer tolerierten und geschlitzten Bohrung aufgenommen und durch Aufschrumpfen eines Schrumpfrings gespannt. Dazu liefert Lehmann ein Handschrumpfgerät, mit dem die Werkzeuge gewechselt werden können, ohne die Rundlaufgenauigkeit zu beinträchtigen.
Gekühlt werden die aus gehärtetem Stahl gefertigten Spindeln mit Druckluft. Die Kühlluft soll zudem das Eindringen von Schmutz verhindern. Den Antrieb übernimmt ein integrierter bürstenloser DC-Motor, der über ein Steuergerät stufenlos bis zu einer Drehzahl von 80.000 1/min regelbar ist. cs
