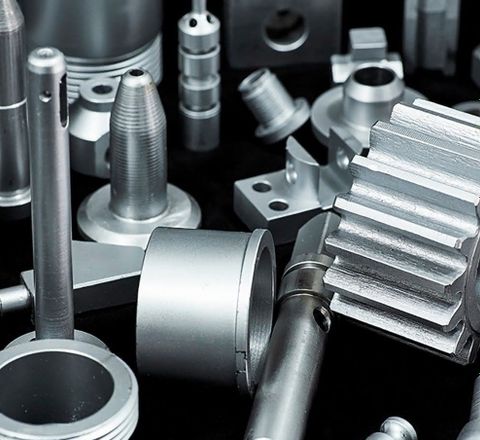

Kaltumgeformte Bauteile genauer prüfen
Optische Inspektion prüft Umformteile
Ein optisches Freifall-Inspektionssystem, das im Rahmen eines vom Bundesministerium für Wirtschaft und Klimaschutz geförderten Forschungsprojekts entwickelt wurde, prüft kaltumgeformte Bauteile mit Genauigkeiten im Bereich einiger hundertstel Millimeter auf geometrische Maßhaltigkeit und Oberflächenqualität. Die Technologie ermöglicht es, Bauteile mit geringen Fertigungstoleranzen künftig durch Umformung statt durch energieintensives Zerspanen herzustellen.
Umformverfahren haben Vorteile bei der Produktion von Metallbauteilen: Vor allem bei der Kaltumformung wird im Vergleich zur Zerspanung weniger als die Hälfte an Energie nötig. Ein weiteres Plus: Umformteile haben hervorragende mechanische Eigenschaften. Für Präzisionsbauteile reicht die Fertigungsgenauigkeit bei der Umformung jedoch oft nicht aus, sodass präzisere zerspanende Verfahren zum Einsatz kommen. Voraussetzung für eine breitere Nutzung der Umformung ist eine hochgenaue Inline-Qualitätskontrolle.
Das neue Inspektionssystem soll am Ende von mehrstufigen Umformprozessen zum Einsatz kommen. Dort werden die Bauteile ohne zusätzliches Handling über ein Förderband im Sekundentakt einzeln in eine Hohlkugel befördert. Sechzehn gleichmäßig über die Oberfläche der Kugel verteilte Kameras nehmen das Bauteil im freien Fall durch die Kugel gleichzeitig auf, sodass jede Stelle des Teils mindestens einmal abgebildet wird. Das System prüft Bauteile mit einer Kantenlänge von 0,5 bis 6 Zentimeter. Eine schnelle Datenauswertung ermöglicht die direkte Rückkopplung in den Produktionsprozess, um Prozessparameter anzupassen und damit Ausschuss zu reduzieren. Bei Einfahrprozessen oder möglichen Änderungen von Materialeigenschaften, etwa beim Coil-Wechsel, unterstützt die Messtechnik dabei, den Prozess schneller zu adaptieren.
Mit der Möglichkeit der Rückverfolgung legt das Inline-Inspektionssystem die Grundlage für eine selbstlernende Optimierung von Umformprozessen. Das Fraunhofer IPM präsentiert das System gemeinsam mit der Firma Sotec auf der Hannover Messe am Gemeinschaftsstand des Bundesministeriums für Wirtschaft und Klimaschutz BMWK.
Das könnte Sie auch interessieren
Qualitätskontrollen in der Fertigung
Roboter prüfen Bodenwannen von Autos vollautomatisch
Wie lassen sich komplexe Bauteile in der Automobilproduktion mithilfe von Machine Vision und Robotik vollständig automatisiert und in Echtzeit prüfen? Wie Bodenwannen vollautomatisch vermessen und geprüft werden, zeigt der Anwenderbericht.
mehr...Qualitätsprüfung mit schnellen Mess-Workflows
Hexagons Stationary Division präsentiert mit Maestro ein Koordinatenmessgerät (KMG) der nächsten Generation, das die Qualitätsprüfung mit schnellen, vernetzten Mess-Workflows transformiert. Die Lösung wurde mit Blick auf die steigenden...
mehr...Treibhausgasstrategie mit Substanz

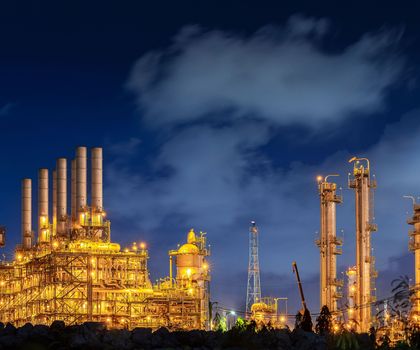

Energieintensive Branchen stehen vor großen Herausforderungen: Komplexe Lieferketten, fossile Rohstoffe und schwer dekarbonisierbare Prozesse erschweren den Weg zur Treibhausgasneutralität. Ein Gastbeitrag von Dr. Gabriela Espinosa vom TÜV Süd...
mehr...Prozessbeobachtung und Fehlerdetektion
Kameras sichern Qualität beim Laserschmelzen
Das pulverbettbasierte Laserstrahlschmelzen (PBF-LB/M) eröffnet neue Möglichkeiten in der additiven Fertigung. Moderne Kamerasysteme liefern dabei entscheidende Prozessdaten, um Qualität und Effizienz weiter zu steigern.
mehr...Vision Sensor ist dreimal schneller als sein Vorgänger
Der Vision Sensor ‚CS-62‘ von di-soric ist rund dreimal schneller als das Vorgängermodell ‚CS-60‘. In Kombination mit der Software ‚nVision-i 25.1‘ ermöglicht er Bildverarbeitungslösungen, die bislang Smart-Kameras vorbehalten waren.
mehr...Wärmebildkameras zur Qualitätskontrolle
Für Anwendungen in der Qualitätskontrolle, bei denen Temperatur eine Rolle spielt, eignen sich häufig automatisierte Wärmebildkameras. Doch während es für langsame Prozesse verschiedene Lösungen am Markt gibt, ist es bei einer...
mehr...Zoomfähiger Streifenlichtscanner

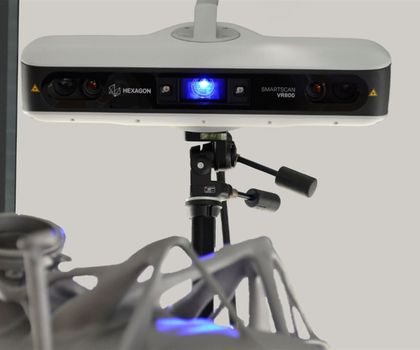

Hexagon stellt auf der Control Produkte aus seinem Angebot an Messmaschinen und Messrobotern vor. Dabei ist etwa SmartScan VR800 (Bild), der nach Hexagon-Angaben erste zoomfähige Streifenlichtscanner mit optischer Zoomprojektion und zwei...
mehr...Präzise 3D-Oberflächeninspektion und Defekterkennung

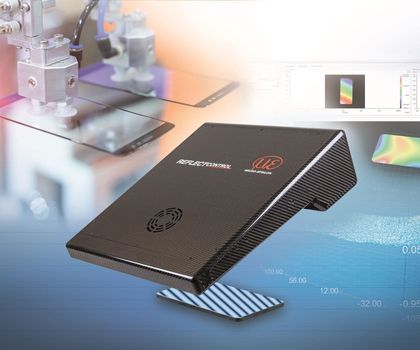

Reflectcontrol-Sensoren von Micro-Epsilon nutzen die phasenmessende Deflektometrie zur präzisen Analyse reflektierender Oberflächen.
