Stoßdämpfer
Dämpfer unter Wasser
Bei Bohrinseln ist eine möglichst biegsame Pipeline zum Bohrlochkopf eine flexible und im Notfall schnell trennbare Verbindung. Reißt diese Verbindung ab oder kann sie bei Gefahren wie Unwettern nicht schnell genug getrennt werden, sind unvorhersehbare, oft gravierende Folgen kaum zu vermeiden.

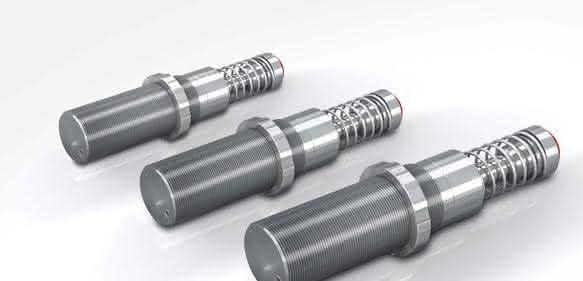

Die Firma Subsea Technologies in Schottland hat mit dem so genannten XR-Konnektor die Sicherheit an dieser neuralgischen Stelle erhöht; in dieser Konstruktion sind Industriestoßdämpfer der Magnum-Serie von ACE aus Langenfeld verbaut. Die Verbindung zwischen Bohrloch und Pipeline ist keine klassische „Männchen-Weibchen-Steckverbindung“, sondern beruht auf einem sich gegenüberliegenden System, mit dem beim Entkoppeln der Ölleitung dem maximalen Steigungswinkel fast keine Grenzen gesetzt sind – was Vorteile hat bei Unwettern, Kollisionen oder anderen Havarien. Die Magnum-Industriestoßdämpfer sind dank des massiven Korpus, der Dichtungstechnik und der gehärteten Führungslager für Langlebigkeit selbst unter schwierigsten Bedingungen bekannt – auch unter Wasser.
Im Falle eines kontrollierten oder eines notfallbasierten Freilassens kann viel Energie in die Zwingen geleitet werden, um ein Abreißen der Leitung vom Konnektor oder vom Bohrkopf zu verhindern. Die selbsteinstellenden ACE-Dämpfer haben dabei die Aufgabe, diese Energie so sanft zu absorbieren, dass an den XR-Konnektoren und anderem sich davor oder dahinter befindlichen Equipment keine Schäden entstehen können. Die Tatsache, dass ein Magnum bei einem Hub von gerade einmal 50 Millimeter bis zu 1.700 Newton pro Hub und eine effektive Masse bis zu 21.200 Kilogramm aufnehmen kann, macht deutlich, welch große Kräfte am Meeresgrund wirken. Die Reaktionszeit ist verblüffend kurz: gerade einmal 0,12 Sekunden. pb
