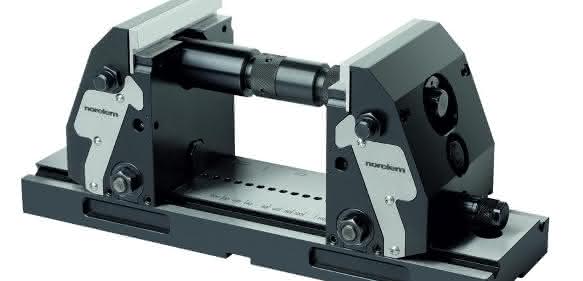

Fünf-Achs-Spanner
Spanner für Komplexes
Komplexere Werkstücke, kürzere Fertigungszeiten und gestiegene Präzision der Teile – diese Anforderungen will dieser Fünf-Achs-Spanner von Norelem erfüllen. Er ermöglicht eine komplette Bearbeitung in einer einzelnen Spannung und komplettiert moderne Fünf-Achs-Fräszentren.
Eine vibrationsfreie Bearbeitung mit höchsten Schnitt- und Vorschubkräften bei nur geringen Störkanten gehören laut Hersteller zu den Vorzügen des Spanners. Anwender können kurze Werkzeuge einsetzen. Die Spannbacken passen sich an beliebig geformte Werkstücke an. Der symmetrische Aufbau des Spanners zentriert das Werkstück stets mittig. Die Zugspindel ordnet sich bei dieser Konstruktion unter der Werkstückauflage an. So ist der Kraftfluss beim Spannen der Werkstücke möglichst kurz und die Zugkraft hoch. Die Spannbacken weiten sich nicht unter Last auf, und der Maschinentisch verspannt sich nicht.
Der Fünf-Achs-Spanner ist mit einer Backenbreite von 90 und 125 Millimeter erhältlich. Einspannweiten sind von 20 bis 320 Millimeter möglich. Weitere Grundplatten und Verlängerungswellen können die Einspannweite theoretisch unendlich verlängern. Der Spanner lässt sich auf T-Nutentische, Rastersysteme sowie mit einem Adapterflansch auf gängige Nullpunktspannsysteme montieren. pb
