Kombinierte Drehdurchführung

Strom und Druckluft ohne Kuddelmuddel

Afag erweitert die Ausstattung seiner CR-Rotationsmodul-Serie um eine kombinierte zentrische Drehdurchführung für Druckluft und elektrische Signale.

Anwender können Anbaugeräte mit den Rotationsmodulen CR 16-D und CR 20-D von Afag einfach und schnell mit Druckluft oder Energie versorgen. © Afag

Mit der CR-Serie hat Afag eine Reihe kompakter Rotationsmodule im Portfolio. Jetzt hat der Handlingspezialist die Modultypen CR 16-D und CR 20-D um eine kombinierte Druckluft- und Elektrodurchführung erweitert. Damit können Anwender am Flansch befestigte Werkzeuge schnell mit Druckluft und Energie versorgen. Die integrierten Pneumatik-Durchführungen ermöglichen einen hohen Luftdurchfluss, goldbeschichtete Schleifringkontakte versorgen die Anbauteile mit Strom. Die Durchführeinheit an der Anschlussseite lässt sich um jeweils 90 Grad drehen. Die Durchschraubbarkeit des Moduls wird dabei nicht eingeschränkt.

Greifer und Anbausysteme können über die Drehdurchführung angetrieben sowie ungehindert geschwenkt und gedreht werden, ohne dass sich Druckschläuche oder Kabel um die Achse wickeln.Dies schützt die Leitungen vor Beschädigungen, und die Komponenten bleiben länger einsatzbereit. Anwender können die Drehdurchführung mit bis zu sechs elektrischen sowie bis zu vier pneumatischen Leitungen nutzen. Die Elektroanschlüsse sind für Signale mit einem Ampere Stromstärke bei 24 Volt Spannung ausgelegt, die M5-Anschlüsse für die Pneumatik erlauben Drücke bis sechs bar. Die Flansch-Lochbilder sind bei allen CR-D Typen identisch mit den Rotationsmodulen der CR-Baureihe. Ältere Modelle lassen sich so problemlos ersetzen.

Anzeige

Alle CR-D Typen erlauben Drehwinkel bis zu 180 Grad. Die minimale Schwenkzeit bei 180 Grad liegt zwischen 0,27 (CR 16-D) und 0,35 Sekunden (CR 20-D). Das CR 16-D wiegt 1.000 Gramm, das CR 20-D 1.900 Gramm. Für mehr Flexibilität sind beide Produktvarianten auch mit ein oder zwei Zwischenanschlägen verfügbar (CR 16-ZA-D und CR 20-ZA-D). as

Anzeige

Das könnte Sie auch interessieren

Anzeige

Handlingsysteme

2.000 Deckel pro Stunde

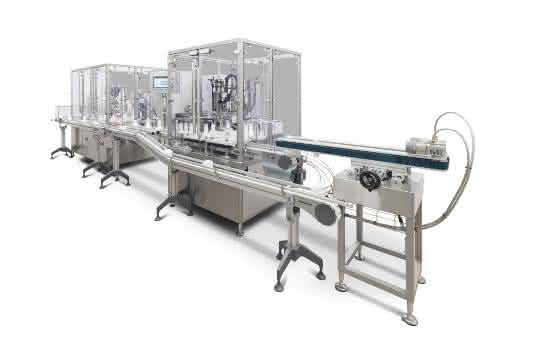

Für einen Endkunden lieferte Zellwag Pharmatech eine Rundtaktmaschine, die Behälter gleichzeitig füllt und verschließt. Zum Vor- und Nachverschrauben kommen elektrische Handlingsysteme von Afag zum Einsatz. Damit kann der Anwender bis zu 2.000...
