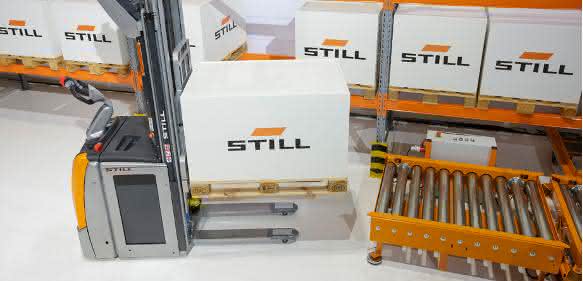

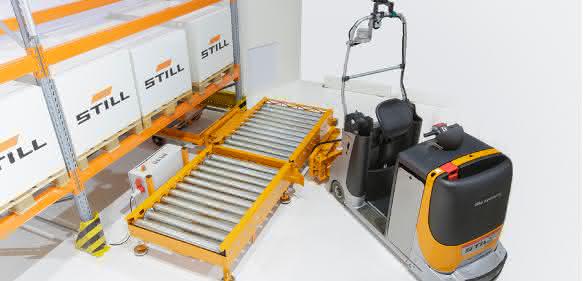

Still hat auf der Logimat 2017 präsentiert, was im Bereich des Routenzugeinsatzes technologisch möglich ist. Die Automatisierungslösung bildete alle Stationen des Warenflusses vollautomatisiert ab – von der Beladung des Routenzugs am Bahnhof über die Fahrt zu den einzelnen Stationen an der Produktionslinie bis hin zur Entladestation. Sie besteht aus einem automatisierten Hochhubwagen EXV für die Be- und Entladung an den Bahnhöfen, einem automatisierten Schlepper, der den Routenzug anführt sowie aus automatisierten Standard-E-Rahmen und Übergabestationen. Diese sind das Herzstück der Routenzuglösung. Auf dem E-Rahmen befindet sich anstelle eines Trolleys eine Fördertechnik in Form zweier elektrisch angetriebener Rollenbahnen. Um die Last abzugeben oder aufzunehmen, wird der automatisierte E-Rahmen vor die Übergabestation gefahren. Zwei Sensoren sorgen dafür, dass sich der E-Rahmen durch Absenken und Positionieren mit der Übergabestation kontaktiert. Der Be- oder Entladevorgang startet durch die Freigabe der Fördertechnik. Ein weiterer Sensor beendet den Fördervorgang und stellt dabei sicher, dass eine vollständige Be- oder Entladung erfolgt ist.

Routenzug auf Milk Run

Der Schlepper mit den E-Rahmen beginnt dabei seine Tour, indem er automatisch zu den Bahnhöfen am Supermarkt fährt und die E-Rahmen exakt vor die Übergabestationen platziert, auf denen sich Vollpaletten befinden. Diese sind zuvor mithilfe des automatisierten Hochhubwagens EXV aus dem Regal auf die Übergabestationen gesetzt worden. Dann startet die automatische Beladung der Paletten auf die E-Rahmen. Wenn alle E-Rahmen beladen sind, beginnt der Routenzug seinen Milk-Run – also die Belieferung der Produktionslinie. An der ersten Station angekommen, wird automatisch mithilfe einer Übergabestation, die Palette mit dem Material abgeladen. An der nächsten Station nimmt der nun frei gewordene E-Rahmen in gleicher Weise eine Leerpalette auf. Hat der Routenzug alle Stationen der Linie abgefahren, Vollpaletten abgeliefert und Leerpaletten aufgenommen, transportiert er die Leerpaletten zum Bahnhof, lädt diese ab und nimmt die dort schon parat stehenden Vollpaletten für die nächste Tour auf.
