Routenzüge
Ohne Portalbogen
Üblicherweise sind Routenzuganhänger durch ein hohes Portal gekennzeichnet, das die Achsen auf beiden Seiten miteinander verbindet. Durch den Freiraum unter diesem Bogen können Bodenroller mit der zu transportierenden Ware einfach eingeschoben werden.

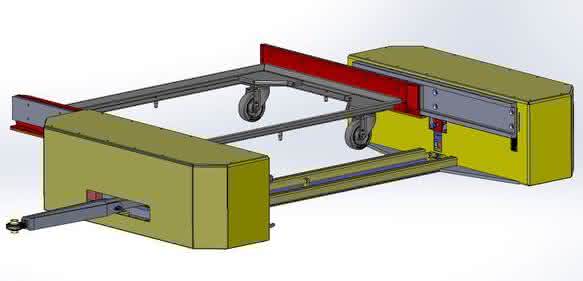

So praktisch dies klingt, je nach baulichen Gegebenheiten und zur Verfügung stehendem Platz kann der Portalbogen jedoch auch den Einsatz eines Routenzugs verhindern: Mit einer Höhe von 2.200 Millimeter sind die Standardhänger für manche Flure zu hoch, auch wird beim Abstellen der Wagen viel Stauraum belegt. Der ITS-H-Anhänger von CSP umgeht dieses Problem mittels einer H-förmigen Bodenstruktur, die sowohl die Achssysteme verbindet als auch die Energieverteilung beinhaltet und daher keinen Bogen benötigt. Unbeladen ist der Wagen dadurch nur 400 Millimeter hoch.
Damit auch bei dieser Konstruktion die Bodenroller mit den Ladungsträgern bequem von beiden Seiten geladen beziehungsweise entnommen werden können, wurde eine spezielle elektrische Hubvorrichtung integriert. Diese wird zur gewünschten Seite ausgefahren, so dass sich der Roller darauf schieben lässt. Auf Knopfdruck wird dann die gesamte Ladung auf Transporthöhe angehoben und kann so einfach in die Mittenposition des Anhängers geschoben werden. Dort verriegelt das System die Roller automatisch, was gleichzeitig als Transportsicherung dient und für eine erhöhte Stabilität der Ware während der Fahrt sorgt. Die maximale Lastkapazität beträgt dabei 1.000 Kilogramm. Am Zielort wird die Verriegelung einfach per Fußschalter gelöst, der Bodenroller auf der gewünschten Seite herausgezogen beziehungsweise geschoben und elektrisch abgesenkt. bw
Halle 6, Stand B25
