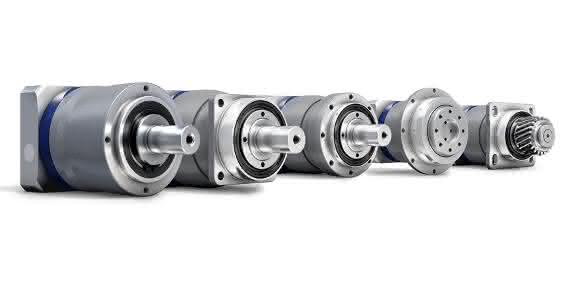

Fünf verschiedene Getriebevarianten stehen zur Verfügung, die hinsichtlich der Übersetzung, der Schnittstellen zum Motor und zur Anwendung sowie der Einsatzbedingungen individuell auf die jeweiligen Anforderungen abgestimmt werden können. Die alpha Value Line ist konzipiert für mittlere Anforderungen an Präzision, Dynamik und Leistungsdichte. Verschiedene Produktausführungen, zum Beispiel als High-Torque-Variante, mit Kupplungen oder als komplettes Linearsystem, erweitern den Lösungsraum.

Abgerundet wird das Leistungspaket der alpha Value Line durch spezielle Auswahl- und Auslegungs-Tools sowie umfassenden Support über den gesamten Lebenszyklus der Getriebe hinweg.

Alles individuell: Getriebelösungen mit modularer Konfiguration

Die alpha Value Line berücksichtigt in vielerlei Hinsicht die Anforderungen von Leistungsklassen, in denen es auf die gleichzeitige Optimierung technischer und wirtschaftlicher Eigenschaften ankommt. Ausgehend von einem Übersetzungsspektrum von drei bis zehn (einstufig) beziehungsweise neun bis 100 (zweistufig) sowie einem zulässigen Verdrehspiel von bis zu acht Winkelminuten bilden fünf verschiedene Varianten – alle als Motoranbauversion – die Basis der individuellen Getriebelösung. So kann die Abtriebswelle wahlweise glatt, genutet, als Evolvente oder Flansch ausgeführt werden. Ein weiteres Auswahl- bzw. Auslegungskriterium sind die Einsatzbedingungen wie zum Beispiel das Auftreten hoher Axial- und Radialkräfte oder die Nutzung im Dauer- oder im Zyklusbetrieb. Antriebsseitig stehen verschiedene Klemmnaben und Adapterplatten zur Verfügung. Je nach Ausführung sind zudem abtriebsseitig montierte Ritzel, Metallbalg- oder Elastomerkupplungen sowie Zwischenflansche als individuelle Optionen erhältlich. Für Aufgabenstellungen, in denen besonders hohe Drehmomente auftreten, steht eine High-Torque-Version der alpha Value Line mit Abtriebsflansch zur Verfügung.

Soll eine lineare Bewegungsführung realisiert werden, können die Getriebe zusammen mit Zahnstangen als komplettes Linearsystem konfiguriert werden – dem sogenannten alpha Value Linear System. Alle Getriebevarianten lassen sich aus einem Baukasten heraus nicht nur flexibel, sondern auch wirtschaftlich zusammenstellen. Zudem sind die laufruhigen Getriebe über die gesamte betriebliche Nutzungsdauer wartungsfrei – und damit auch in dieser Hinsicht besonders kosteneffizient.

Konstruktive Freiheiten

Ausgehend von einem Wirkungsgrad unter Volllast von mehr als 95 Prozent zeichnet sich die alpha Value Line durch konstruktive Freiheiten aus. So kann nicht nur die Antriebsanbindung flexibel entsprechend der Anforderungen ausgewählt werden, die Getriebe lassen sich auch in beliebiger Einbaulage – vertikal, horizontal, mit dem Abtrieb nach oben oder unten – in Maschinen integrieren. Bei der Systemlösung mit Ritzel und Zahnstange ist das Getriebe optional mit einem Langlochflansch ausgerüstet, der ein einfaches und schnelles Zustellen des Ritzels zur Zahnstange gewährleistet. Der sichere und fehlerfreie Anbau eines Getriebes an einen Motor erfolgt ebenfalls mit minimalem Montageaufwand in einem einzigen Arbeitsschritt. bw
