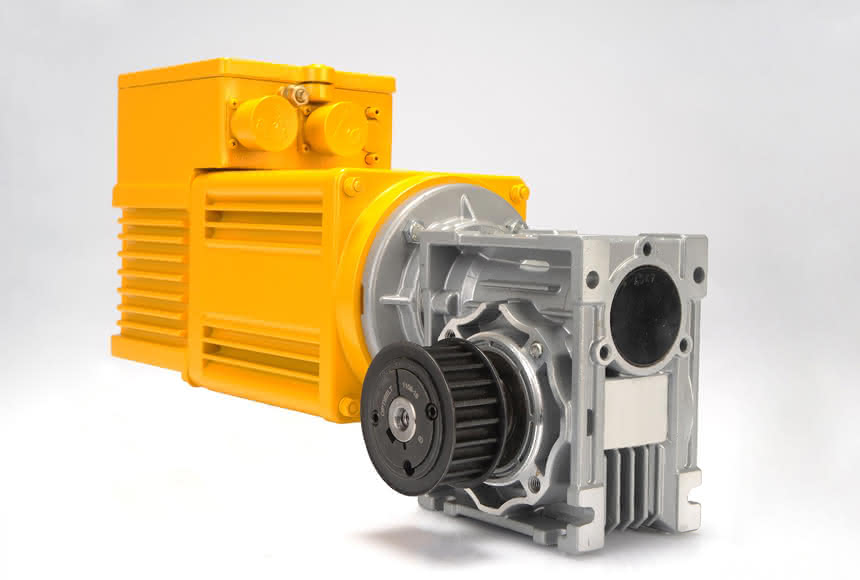

Mit verbesserten Sicherheitsfunktionen ist ab sofort ein Maschinenschutztürantrieb verfügbar, der Asynchronmotor, Frequenzumrichter, Netzfilter, Kommunikation, Feldbus (optional), analoge und digitale Schnittstellen sowie Encoder zu einer dezentralen Komplettlösung zusammenfasst.

Automatische Schutztüren entlasten den Anlagenbediener, dürfen aber nicht selber zur Gefahr werden. Um Verletzungen zu vermeiden, hat der Hersteller seinen Türantrieb KFM Safety in Richtung funktionale Sicherheit weiterentwickelt. Der Antrieb entspricht den Sicherheitsnormen im Maschinenbau und erfüllt die Anforderungen nach DIN EN 61508 für den Einsatz bis einschließlich SIL 2. Vom TÜV-Nord ist der KFM Safety nach DIN EN ISO 13849-1 jetzt auch mit Performance Level e zertifiziert. Sein Leistungsspektrum umfasst drei Funktionen zum Überwachen von Geschwindigkeit und Stillstand:

Den Status der Tür teilt der Antrieb über optisch entkoppelte Ausgänge der Steuerung mit. Erkennt er im „Tür Zu"- oder „Tür Auf"-Betrieb ein Hindernis, aktiviert er die STO-Funktion: Die Tür stoppt umgehend, bewegt sich in Richtung „Tür Auf" und hält diese Position, damit das Hindernis aus dem Durchgang entfernt werden kann. Der Befreiungsweg ist einstellbar bis zur „Tür Auf"- beziehungsweise „Tür Zu"-Position. Die neue Software sorgt dabei für ein verbessertes Geschwindigkeitsprofil mit kürzeren Türbewegungszeiten. Zudem wurde die Referenzfahrt für „Tür Auf"-Position, „Tür Zu"-Position und Sensor so optimiert, dass der Anwender nun alle Freiheitsgrade dafür hat.

Der KFM ermöglicht ein sicheres Halten der präzisen Position. Ein zweiter Sensor und ein zusätzlicher Controller überwachen den Hauptcontroller und die Sensoren. Sie schalten bei Abweichungen oder Fehlern sofort in den sicheren Zustand. Die Hardwareansteuerung übernehmen zwei sichere digitale Eingänge. Weiterhin sind vier digitale Steuereingänge, fünf digitale Steuerausgänge sowie zwei Analogeingänge verfügbar.

Universell einsetzbar

Dank der dezentralen Ausführung in einem kompakten Gehäuse gewährleistet der KFM Safety Sicherheitskonzepte mit kurzen Reaktionszeiten für horizontale Türen an Werkzeug-, Verpackungs- und Spritzgießmaschinen als auch in Bearbeitungszentren und Montageautomaten. Zum Einstellen über PC beziehungsweise Notebook stehen eine RS232-Schnittstelle, die Software GF Express mit Wizard und die Software Oszilloskop zur Verfügung. Der KFM kann zudem über eine Bedienbox optimiert werden und optional mittels Feldbusse wie CANopen, EtherCAT oder Profibus überwacht und eingestellt werden. bw
