Simmerringe
Schmale Lippen halten dichter
Nach umfangreichen Analysen von Wittenstein tragen Hochleistungs-Simmerringe von Freudenberg Sealing Technologies maßgeblich zur Zuverlässigkeit von Industriegetrieben bei.

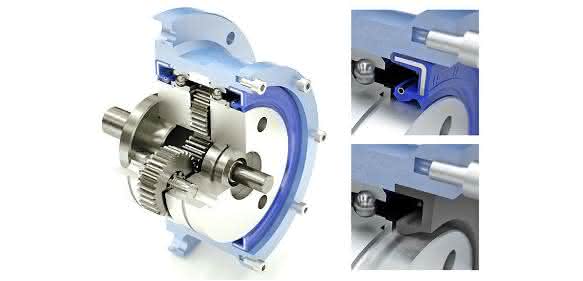

Die untersuchten Dichtungen werden aus einem verschleißfesten Elastomer gefertigt und kommen an der Antriebs- und Abtriebsseite von High-End-Planeten- und Winkelgetrieben zum Einsatz. Dort sorgen sie dafür, dass kein Schmierstoff aus dem Getriebe austritt und dass keine Verschmutzungen oder Produktrückstände in das Getriebe eindringen können. Über einen Zeitraum von mehr als zehn Jahren hat Wittenstein über eine Million Hochleistungs-Simmerringe in diesen Getrieben verbaut. Mit Hilfe einer automatisierten Auswertungs- und Prognosesoftware analysieren die Ingenieure das reale Ausfallverhalten. Die Felddaten über die Zuverlässigkeit der Dichtungen zeigen eindeutig, dass im Vergleich mit den zuvor eingesetzten Dichtungen aus einem Standard-Werkstoff die Zahl der dichtungsbedingten Ausfälle um den Faktor zehn zurückgegangen ist. Der Anteil der Ausfälle wegen Leckage liegt seitdem bei nur noch 0,025 Prozent, wobei ein Großteil davon auf Frühausfälle und damit nicht auf den Verschleiß zurückzuführen ist.
Die neuen Dichtungen wurden in einer Technologie-Partnerschaft von Wittenstein und Freudenberg Sealing Technologies gemeinsam entwickelt. Die Simmerringe werden aus dem Elastomerwerkstoff 75 FKM 170055 hergestellt, der sich durch seine hohe Verschleißfestigkeit auszeichnet. Seine Vorteile spielt der Werkstoff insbesondere beim Einlaufverhalten aus. Denn Dichtungen aus einem Standard-FKM-Werkstoff neigen unter hohen dynamischen Belastungen zu erhöhter Reibung und Verschleiß und können sich auch in gehärtete Gegenlaufflächen eingraben. Dies führt in der Folge beispielsweise bei axialen Störbewegungen, zu Leckagen. Die Eigenschaften des Werkstoffes 75 FKM 170055 erlauben dagegen, dass die Anpresskraft der Dichtlippe geringer ausgelegt und die Lippe schmaler ausgeführt werden kann, wodurch sich der Verschleiß signifikant verringert. cs
