KBK erweitert Wellensitz-Sortiment
Viermal einfach dank Sechskant
Spannsätze für reibschlüssige Welle-Nabe-Verbindungen in vier neuen Bauformen ergänzen das Sortiment des Kupplungsspezialisten KBK Antriebstechnik.
Damit stehen insgesamt 18 Spannsatztypen zur Verfügung, die viele Standardverbindungen in der Antriebstechnik abdecken.
Für die einfache Montage von Ritzeln, Stirnrädern, Kettenrädern oder Riemenscheiben auf Wellen und Achsen werden Spannsätze verwendet, die eine reibschlüssige, lösbare Welle-Nabe-Verbindung herstellen. Das Angebot an Spannsätzen für zylindrische Wellen und Bohrungen ohne Passfeder erweitert die Klingenberger KBK Antriebstechnik GmbH um die Baureihen KBS 56, 57, 58 und 59. Sie werden manuell per Maulschlüssel montiert, sind selbstzentrierend und erreichen eine Rundlaufgenauigkeit von 0,02 bis 0,04 Millimeter.
Spannsätze decken breiten Einsatzbereich ab
KBK empfiehlt für die Montage die Passung h8/H8 (KBS 56: JS9) und eine Oberflächentoleranz der Druckflächen von Rz ≤16 µm. Alle vier Spannsätze bestehen aus Sechskantmutter, Außenring und Innenring und decken mit vier verschiedenen Geometrien und einer ganzen Reihe von Baugrößen einen breiten Einsatzbereich ab.
Sven Karpstein, Verkaufsleiter bei KBK, hat mit den neuen Spannsätzen vor allem die Montagezeiten im Blick: „Da nur eine Sechskantmutter angezogen werden muss, sinken die Montagezeiten in der Serienfertigung deutlich gegenüber Spannsätzen mit mehreren Inbusschrauben. Im Gegenzug können diese höhere Drehmomente übertragen.“
Der Spannsatz KBS 56 ist für eine besonders hohe Passungstoleranz (JS9) ausgelegt und zum Beispiel für die Montage einfacher Lüfterräder geeignet. KBS 57 wird aus Edelstahl gefertigt und richtet sich unter anderem an die Lebensmittelindustrie. KBS 58 und 59 sind Standardvarianten für den allgemeinen Einsatz, wobei KBS 59 für Montagesituationen mit wenig Bauraum oder nicht zugänglicher Welle über eine integrierte Kontermutter verfügt. Damit bietet KBK eines der umfangreichsten Programme an Spannsätzen für reibschlüssige, lösbare Welle-Nabe-Verbindungen auf dem Markt. bw
Das könnte Sie auch interessieren

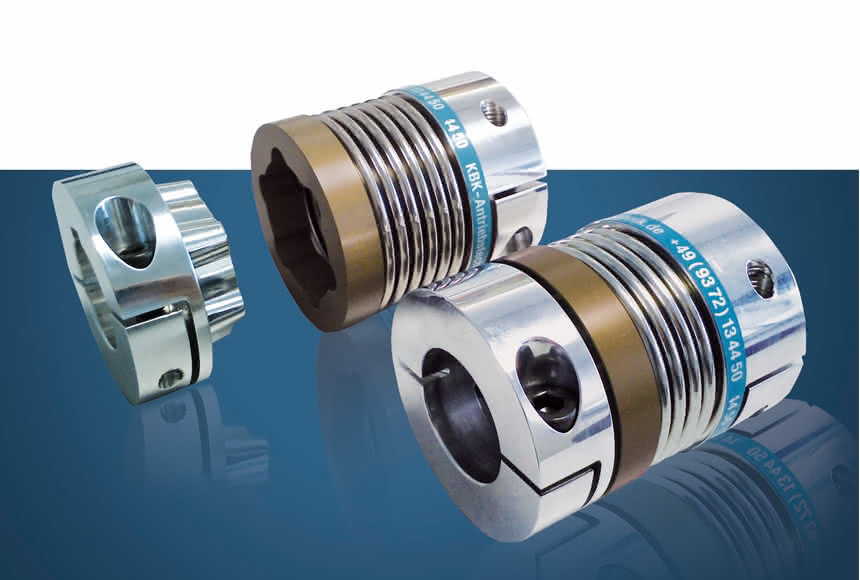

Kuppeln ohne Bohren
KBK Antriebstechnik bietet Metallbalgkupplungen mit einer axial steckbaren und spielfreien Verbindung an. Wie alle anderen KBK-Metallbalgkupplungen sind auch die neuen Modelle torsionssteif, dauerfest und wartungsfrei.

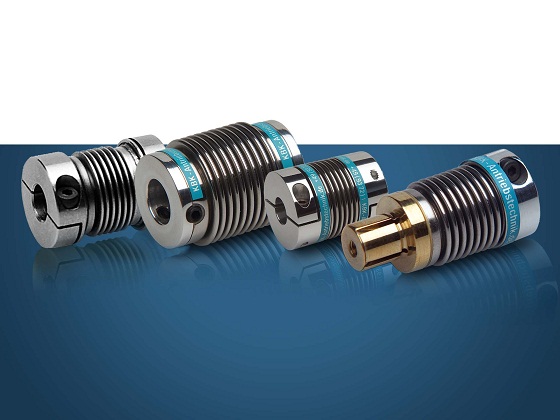

mehr...Eins, zwei oder drei
