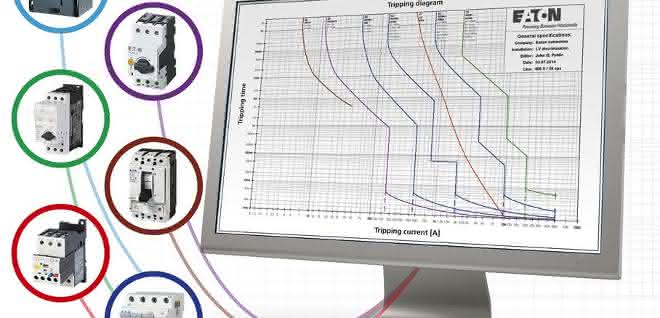

Mit dem Kennlinienprogramm lassen sich Auslösekennlinien von Schutzorganen auf komfortable Weise visualisieren, vergleichen und dokumentieren. Damit ermöglicht CurveSelect Nutzern die Beurteilung des Zusammenspiels von verschiedenen Eaton-Geräten sowie von Eaton-Komponenten in Kombination mit Schutzorganen anderer Hersteller. Das Resultat: Anwender können auf einfache Weise die Verfügbarkeit ihrer Schaltanlage optimieren und damit Zeit und Kosten sparen.

Für einen bestmöglichen Schutz und eine wirtschaftliche Nutzung von Betriebsmitteln wie Anlagen, Motoren, Generatoren, Transformatoren oder Leitungen gilt es, die Auslösekurven der Schutzgeräte exakt an die individuelle Leistungsfähigkeit der zu schützenden Betriebsmittel anzupassen. Der effektive und umfassende Schutz der Betriebsmittel erfordert in der Regel mehrere Schaltgeräte, die entsprechend zusammenwirken. Um das Auslöseverhalten dieser Geräte für einen bestimmten Anwendungsfall präzise einschätzen zu können, ist es notwendig, die tatsächlichen Einstellungen an den verschiedenen Komponenten in Betracht zu ziehen. Die Selektivität einer solchen Konstellation lässt sich schwerlich mit den in Katalogen abgedruckten Auslösekennlinien bestimmen.

Hier leistet CurveSelect umfangreiche Hilfestellung. Das Excel-basierte Software-Tool bietet im Vergleich zur gedruckten Katalogdarstellung den Vorteil, dass sich spezifische Auslösekurven entsprechend aller individuell vorgenommenen Schaltereinstellungen einfach generieren und dokumentieren lassen. Dabei erlaubt das Programm die übersichtliche Darstellung der Kennlinien mehrerer Schalt- und Schutzorgane mit thermomechanischen oder elektronischen Auslösern unterschiedlicher Komplexität – und dies in gleichen Zeit- und Strommaßstäben.

Um die Tauglichkeit der am Markt etablierten Motorschutz-Komponenten für hocheffiziente IE3-Motoren zu bestätigen, hat Eaton umfangreiche Praxistests vorgenommen. Mit dem Resultat, dass heute alle PKZ und PKE Motorschutzschalter sich für den sicheren und zuverlässigen Betrieb von IE3-Motoren eignen und eindeutig als „IE3 ready“ gekennzeichnet sind. Die aktualisierten Kennlinien dieser Geräte sind nun in CurveSelect integriert.

Zu den im Programm hinterlegten Eaton-Geräten gehören außerdem die Leistungsschalter NZM, IZM und BZM, die Leitungsschutzschalter FAZ (MCB mit den Auslösecharakteristiken B, C, D, K, S und Z), Motorschutzrelais ZB und ZEB sowie Schmelzsicherungen gL oder gG. Darüber hinaus besteht die Möglichkeit, weitere Auslösekennlinien frei zu definieren, sodass sich u.a. auch Mittelspannungs-Schutzschalter oder Geräte von anderen Anbietern analysieren lassen. Frei definierbare Kurvenverläufe erlauben darüber hinaus die direkte Betrachtung von verschiedenen Szenarien. So lässt sich mit Hilfe von Motorhochlaufkurven z.B. prüfen, ob das gewählte Motorschutzorgan den störungsfreien Anlauf eines Drehstrom-Asynchronmotors ermöglicht. Zudem kann der Anwender einfach klären, ob die Einspeiseschalter dem vorgeordneten Mittelspannungsschutz entsprechen oder ob vorhandene Geräte auch bei geplanten Erweiterungen ausreichend Schutz gewährleisten.

Nach einer Registrierung im Internet unter www.eaton.eu/selectiontoolserhalten Interessenten Zugang zu CurveSelect, das derzeit elf Sprachen unterstützt. Registrierte Anwender profitieren davon, dass Eaton sie automatisch per E-Mail über Software-Updates auf dem Laufenden hält. bw
