"Bei modernen TFT-Displays mit Full-HD-Auflösung setzen die Hersteller inzwischen vermehrt auf embedded DisplayPort (eDP) als Eingangsschnittstelle, da der eDP-Standard bei optimierter Leistung höhere Datenraten ermöglicht und ein besseres EMV-Verhalten zeigt als LVDS", erläutert Matthias Keller, COO Components bei Distec. "Das gilt gerade bei den mittleren Größen, da speziell im Notebook/Ultrabook-Bereich die eDP-Schnittstelle in allen aktuellen Intel- und AMD-Chips vorhanden ist. Damit löst eDP seit diesem Jahr LVDS bei den PC-Plattformen offiziell ab." Zusätzlich zur PrismaEco-eDP umfasst das Spektrum an intelligenten eDP-Lösungen von Distec das kleine LVDS2eDP-Interface. In das bestehende Kunden-Design integriert, setzt es einfach die vorhandene LVDS-Schnittstelle auf eDP um. Damit kann ein Kunde etwa die Ansteuerplattform behalten, aber eines der modernen, schlanken Full-HD-Displays (z.B. 12,5") einsetzen.

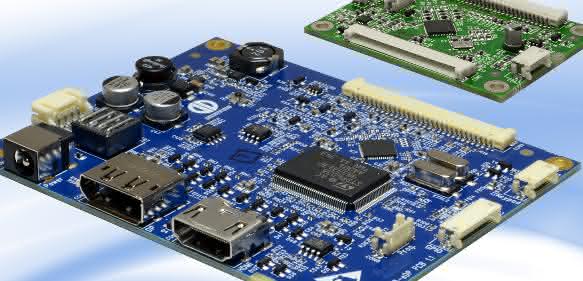

Multimedia-Karte PrismaECO-eDP - kostengünstig und platzsparend

Die PrismaECO-eDP verfügt über einen HDMI- und einen DisplayPort-Eingang. Sie steuert TFT-Displays schnell und einfach mit einer Dual-Lane eDP-Schnittstelle und einer Auflösung von momentan WSXGA (1600x900) bis WUXGA (1920x1200) an. Die Helligkeitsregelung der Hintergrundbeleuchtung erfolgt entweder via Pulsweiten-Modulation (PWM) oder Analogspannung. Auf Wunsch passt ein Ambient-Light-Sensor die Displayhelligkeit automatisch optimal an die jeweilige Umgebungshelligkeit an.

Ein besonderer Vorteil der PrismaECO-eDP ist, dass sie sich individuell an die Anforderungen der Applikation anpassen lässt. Mit der Konfigurationssoftware ChandlerRover lassen sich zum Beispiel Port-Auswahl, Timings, EDID-Programmierung und viele andere Einstellungen vornehmen. Das ist speziell für Systemintegratoren nützlich, die die PrismaECO-eDP für jeden Kunden selbst perfekt einstellen können. Die von ihnen erstellten Konfigurationen und OSD-Menü-Einstellungen lassen sich dann vom EEPROM des Controllerboards herunterladen und einfach auf andere Boards übertragen. Das erlaubt die schnelle Serienproduktion exakt konfigurierter TFT-Controller für verschiedene Applikationen. Dadurch ist die PrismaECO-eDP die universelle Basis für kundenspezifische Projekte mit den unterschiedlichsten TFT-Displays. kf
