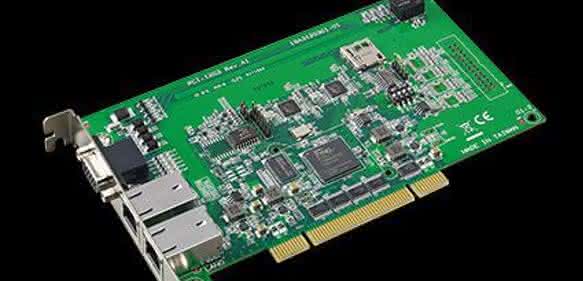

Dual-Port EtherCAT PCI Karte
Für einfache I/O-Anwendungen
Mit der PCI-1203 stellt der Distributor Rutronik Advantechs neue Dual-Port EtherCAT PCI Karte vor. Sie ist für EtherCAT Plattform-Entwicklungen im Umfeld PC-gestützter industrieller Automatisierung konzipiert.
Dank der PCI-1203 lassen sich bis zu zwei EtherCAT Netzwerke mit extrem kurzen Zykluszeiten für einfache I/O Anwendungen oder Bewegungssteuerungen einbinden.
Für den EtherCAT Motion-Port beträgt die Zykluszeit nicht mehr als 500µs zum Anschluss von bis zu 32 Axen von Servo-Motoren. Für schnelle I/O Aufgaben liegt die Zykluszeit bei max. 200µs in Hochgeschwindigkeits-Anwendungen. Hierfür verfügt die PCI-1203 über vier Kanäle für isolierte digitale Ausgänge und acht Kanäle für isolierte digitale Eingänge und wird damit auch Echtzeit-Anwendungen mit Ansprüchen an höchste Präzision gerecht. Die PCI-1203 unterstützt die „Common Motion API“, eine vereinfachte Programmierschnittstelle mit graphischer Oberfläche.
Die neue PCI-1203 stellt eine Lösung zur Reduzierung von Ausfallzeiten und Upgrades dar, da der Anwendungscode bei Verwendung der Advantech SoftMotion Controller nur geringfügig angepasst werden muss. Dabei stehen anwenderfreundliche Beispiele zur Verfügung, um den Aufwand bei der Programmierung zu minimieren und eine komplette Konfiguration und Diagnose möglichst einfach umsetzbar zu machen.
Um die harten Echtzeitanforderungen zu erfüllen, ist im Gegensatz zum Master beim EtherCAT Slave eine spezielle Hardware gefordert. Dabei ist das Protokoll als Hardware IP in verschiedenen Controllern oder ASIC Lösungen integriert. Das Rutronik-Portfolio umfasst Lösungen vom ASIC mit integrierten PHYs über Mikrocontroller mit integrierter EtherCAT IP bis hin zu Multiprotokolllösungen, die sogar zwischen verschiedenen Protokollen übersetzen können. ee
