Konstruktions-Simulation
Virtuelle Überprüfung reduziert Kosten

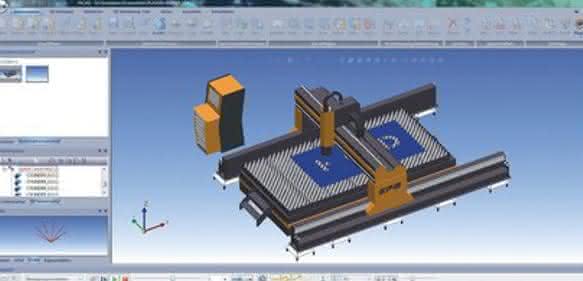

Ein neues Tool im 2D/3D-CAD-System Hicad ermöglicht die Einbindung der digitalen Simulation in den Konstruktionsprozess. Mit dem Simulationstool werden Bewegungen von Bauteilen simuliert und animiert. Dabei lassen sich auch Hicad-Constraint-Manager-Bedingungen (HCM) verwenden, um die Bewegung der Bauteile an bestimmte Bedingungen zu knüpfen. Für die Simulation werden unterschiedliche Mechanismen wie Motoren, Schwerkraft und Kollisionen mit anderen Teilen berücksichtigt.
So werden mögliche Fehler früh erkannt und können ohne weiteren Kostenaufwand behoben werden. Das soll die Produktqualität verbessern, schneller zum fertigen Produkt führen und zur Kostenreduktion beitragen. In Hicad werden zwei Simulationsmodi unterschieden: Die Bewegungssimulation und die physikalische Simulation. Die Bewegungssimulation ordnet den Bauteilen Motoren zu, um die Bewegung zu steuern. Auch bei der physikalischen Simulation erfolgt die Steuerung der Bewegung durch die Definition entsprechender Motoren und zusätzlich durch Schwerkraft. Optional kann eine Kollisionsprüfung erfolgen. Über die grafische Zeitleiste wird die Dauer der Simulation für jeden einzelnen Motor bestimmt. Dadurch können einzelne Abläufe einer Maschine bereits im Vorfeld festgelegt und geprüft werden. Nach erfolgreicher Beendigung der Simulation kann diese als Film im AVI-Format gespeichert und bei Bedarf auf jedem Standard Media Player abgespielt werden. Auch Teile der Simulation lassen sich als Film speichern, da das gewünschte Zeitintervall individuell und sekundengenau bestimmt werden kann. Die Simulation dient nicht nur zur virtuellen Überprüfung der Konstruktion, sondern kann darüber hinaus als verkaufsfördernde Maßnahme im Marketing und Vertrieb genutzt werden. -mc-
ISD Software und Systeme, Dortmund, Tel. 0231/9793-0, http://www.isdgroup.com
