CAD/CAM-Softwarelösung

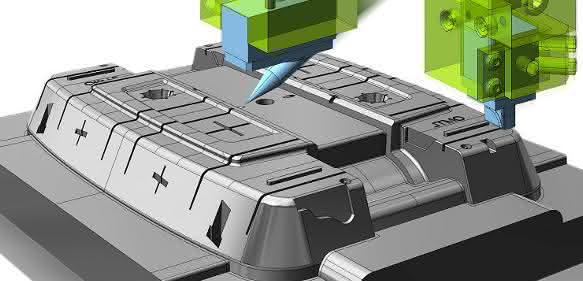

Komplexe Elektroden einfach ableiten
Mit der Softwarelösung Tl-Elektrode lassen sich laut Anbieter einfache aber auch komplexe Elektrodengeometrien bis zu 84 Prozent schneller als per manueller Konstruktion für die spätere Fräsbearbeitung ableiten. Zahlreiche Auswahlfunktionen unterstützen den Anwender bei der Selektion der zu erodierenden Bereiche. Mit einfachen Kombinationsmethoden lassen sich auf Knopfdruck aus mehreren Einzelelektroden auch komplexe Mehrfachelektroden erzeugen. Zur Kollisionsvermeidung hat der Anwender die Möglichkeit, den Mindestabstand von Bauteil zu Elektrode im Vorfeld zu definieren.
Für Multikavitätenwerkzeuge stehen Transformationsfunktionen wie Verschieben oder Rotieren als auch Spiegelungsfunktionen zur Verfügung. Während der Elektrodenerstellung werden alle fertigungsrelevanten Informationen automatisch in der Datenbank hinterlegt. Funkenspalte werden nach zuvor vom Anwender bestimmbaren Regeln automatisch vergeben. Der Elektrodenrohling wird automatisch aus der Rohlingdatenbank entnommen und in der Datenbank dokumentiert. Weiterhin werden Start- und Zielposition, VDI, Brennfläche, Anzahl der benötigten Elektroden sowie vordefinierte Auslenkstrategien automatisch der Elektrode in der Datenbank zugeordnet. -mc-
Thinkline Solution, Pfaffing, Tel. 08076/8873-0, www.thinkline.de
