Video-Extensometer
Werkstoffe berührungslos prüfen

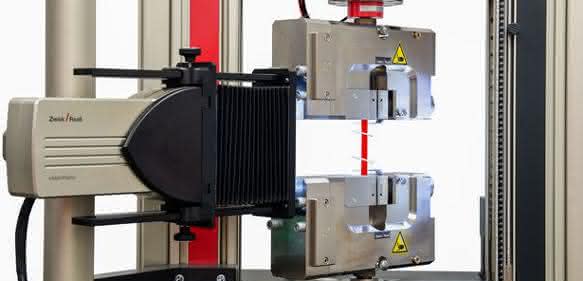

Für sichere Prüfergebnisse gelten folgende Kriterien: Sie müssen genau, wiederholbar, vergleichbar und nachvollziehbar sein. Der Video Xtens HP von Zwick erfüllt sie alle vier. Das berührungslose Video-Extensometer misst Dehnungen, beispielsweise für die berührungslose Bestimmung des Zugmoduls an Kunststoffen nach ISO 527-1.
Auch für Prüfungen an Faserverbundwerkstoffen oder Metallen ist er die ideale Lösung. Dank der genauen Messung ist er nicht nur für die Genauigkeitsklasse 0,5 nach ISO 9513 geeignet, sondern auch für die höheren Anforderungen der ISO 527-1 (Bestimmung des Zugmoduls). Nach ISO 527 ist nur die Genauigkeitslasse 1 erforderlich; für den speziellen Teil der Zugmodul-Bestimmung gehen die Anforderungen aber deutlich darüber hinaus, denn das Zugmodul wird bei Dehnungen von 0,05 % und 0,25 % der Ausgangsmesslänge bestimmt. Laut Norm muss diese Änderung der Messlänge auf 1 % genau gemessen werden.
Da der Bedienereinfluss auf ein Minimum reduziert ist, wird mit dem berührungslosen Video-Extensometer auch die Wiederholbarkeit gewährleistet, da am kalibrierten Messsystem keine Eingriffe des Bedieners an den Komponenten möglich sind. Hinzu kommen die automatische Markenerkennung und automatische Erfassung der Anfangsmesslänge. Markier- und Messempfehlungen erhöhen die Vergleichbarkeit zusätzlich. Die Nachvollziehbarkeit wird durch Video Capturing realisiert. Damit kann die Prüfung für eine spätere Betrachtung aufgenommen werden. Die Aufnahme ist mit der Messkurve synchronisiert.
Video Xtens HP beinhaltet zwei Kameras mit hoher Auflösung, deren überlappenden Sichtfelder durch die Zwick Array Technologie zu einem großen Sichtfeld mit hoher Auflösung zusammengefasst werden. Ein Tunnel mit integrierter Beleuchtung minimiert Umgebungseinflüsse und leuchtet die Probe optimal aus. Dank der berührungslosen Messung, nimmt das System keinen Einfluss auf die Werkstoffkennwerte. ee
