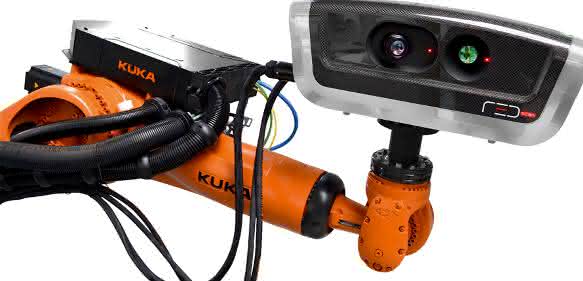

Damit lässt sich der Scanner direkt in die Fertigungslinie integrieren, um Form, Lage und Position von Objekten im Produktionstakt zu prüfen. Der R3Dscan wurde eigens zur Inspektion von Objekten mit transparenten, schwarzen oder spiegelnden Oberflächen entwickelt. Derartige Objekte lassen sich mit den konventionell zur Qualitätssicherung eingesetzten Streifenprojektionssystemen, zum Beispiel Weißlichtscannern, nur dann erfassen, wenn die Oberfläche zuvor mit Hilfsmitteln wie Anti-Glare-Spray behandelt und mit Positioniermarken versehen wurde. Diese zeitaufwändige Vorgehensweise taugt jedoch nicht für die 100-Prozent-Kontrolle in der Großserienfertigung. Um die Vorbehandlung des Messobjekts zu vermeiden, greift der R3Dscan auf ein neues Messverfahren zurück: Im Gegensatz zu herkömmlichen Streifenprojektionssystemen analysiert der 3D-Scanner von Aimess nicht die Reflexion, sondern die vom Messobjekt absorbierte Energie, die in Wärme umgewandelt wird. Diese weist das System mithilfe eines Infrarotdetektors nach.

Ein konkretes Beispiel aus der Automobilfertigung, das den Nutzen des R3Dscan deutlich macht: Die Integration der Scheinwerfer in das Frontend-Modul ist ein kritischer Schritt im Fertigungsprozess. Die Scheinwerfer müssen exakt in der komplexen Montageeinheit positioniert werden. Die Position der montierten Scheinwerfer an den Anlagepunkten des Blechteils kann inline jedoch nicht ausreichend überprüft werden. Bislang war kein optisches Messsystem in der Lage, die „durchsichtigen“ Frontscheinwerfer im Fertigungstakt flächenhaft zu digitalisieren und automatisch ein Ergebnis in Form von i.O./n.i.O. auszugeben. Um die Fehlerrate dennoch möglichst niedrig zu halten, nutzt man taktile Messwerkzeuge und erfasst damit einige wenige Messpunkte. Durch den Einsatz des R3Dscan lassen sich die montierten Scheinwerfer nun erstmalig inline automatisiert messen. Das auf einen Messroboter montierte System scannt die eingebauten Scheinwerfer und prüft ihre Position im Fahrzeugkoordinatensystem. Das Messergebnis liegt in 60 Sekunden vor. Auch zur robotergestützten Inline-Inspektion von Leichtbaumaterialien wie CFK, GFK und anderen Kunststoffen ist der R3Dscan geeignet. pb
