Leistung erhöhen ohne neue Maschine
Drehtische sind die Lösung
Für Maschinenwerkstätten, die die Rendite ihrer geplanten Investition in eine Drei-Achsen-Fräsmaschine oder einfach nur das Leistungspotenzial ihrer vorhandenen Werkzeugmaschinen erhöhen möchten, ohne sich eine neue Maschine anzuschaffen, könnten die neuen Drehtische TRT70 und TR200Y von Haas Automation eine passende Lösung sein.
Der hochkompakte Zwei-Achsen-Drehtisch TRT70 bringt eine hohe Geschwindigkeit und eine präzise Positionierung. Er wurde speziell für die Drei-plus-zwei- und die volle Fünf-Achsen-Bearbeitung kleiner, komplexer Teile entwickelt, wie sie in der Medizin und Zahnmedizin sowie in der Schmuckbranche benötigt werden. Aufgrund seiner kompakten Abmessungen und des geringen Gewichts ist der TRT70 selbst für die kleinsten Fräsmaschinen die passende Zwei-Achsen-Lösung.
Mit seinen leistungsstarken bürstenlosen Servomotoren stellt er auf der Schwenkachse ein Drehmoment von 81 Newtonmeter und auf der Drehachse von 54 Newtonmeter bereit. Die Schaltgeschwindigkeit auf der Schwenkachse beträgt schnelle 410 Grad pro Sekunde und auf der Drehachse 620 Grad pro Sekunde. Das ergibt kurze Zykluszeiten. Auf der präzisionsgeschliffenen 70-Millimeter-Spannfläche sorgen Lochkreise und eine hochgenaue Durchgangsbohrung für vielseitige Befestigungsmöglichkeiten. Der TRT70 kann Teile mit einem Durchmesser bis 102 Millimeter schwenken. Er gilt als ideale Ergänzung für Maschinen, etwa die Kompaktfräsmaschine CM-1 von Haas.
Größer - aber immer noch kompakt
Mit Hinblick auf die Nachfrage nach Drehtischen auf vertikalen Bearbeitungszentren normaler Größe bietet Haas jetzt den neuen kompakten Zwei-Achsen Dreh-/Schwenktisch TR200Y an. Er wird auf mittelgroßen VMCs entlang der Y-Achse in Längsrichtung zum Maschinentisch montiert. Mit Abmessungen von unter 635 Millimeter in der Breite und gerade einmal 508 Millimeter in der Tiefe findet er auf einer Tischseite Platz, was Raum für weitere Spannvorrichtungen oder Klemmblöcke lässt. Der TR200Y hat eine 200-Millimeter-T-Nuten-Spannfläche und schwenkt Teile mit einem Durchmesser bis 206 Millimeter. Er kann um plus/minus 120 Grad gekippt und um 360 Grad gedreht werden, um die Teile für die simultane Fünf-Achsen-Bearbeitung in nahezu jedem Winkel zu positionieren. pb
Das könnte Sie auch interessieren
Haas bringt kleine Drehzentren
Wenig Stellfläche benötigt
Maschinenwerkstätten, die keinen Platz für große Drehmaschinen haben, werden sich freuen, dass Haas Automation jetzt eine komplette Produktfamilie mit kleiner Stellfläche anbietet.
mehr...Werkzeugmaschinen-Philosophie im...
Gene Haas: Engagement für Qualität
In seiner ersten Saison in der Formel-1-Weltmeisterschaft ist das Haas-F1-Team weiter auf Punktejagd. Ist das nun Anfängerglück oder liegt es daran, dass Team-Inhaber Gene Haas mit dem gleichen Pragmatismus und gesunden Menschenverstand an den...

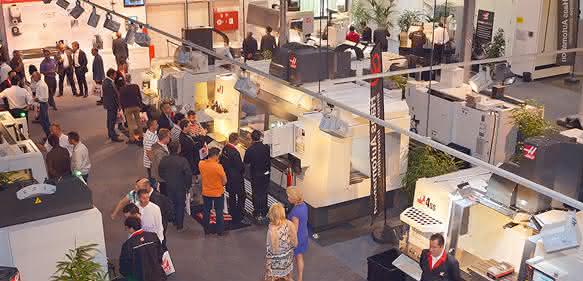

mehr...Gleichzeitig an 34 Orten
