Die gemäß der Kundenbestellungen versandfertig befüllten Kartons – es sind anschließend mit Deckel versehene Fefco-Typen 0452 und 0453 – laufen automatisch über ein integriertes Fördersystem in die Anlage ein. Da sie alle zwar das gleiche Grundmaß, jedoch unterschiedliche Standardhöhen haben, erfolgt eine chaotische Zuführung. Ein servomotorisch gesteuerter, höhenverstellbarer Multifunktionskopf misst innerhalb jedes Behältnisses die Füllhöhe der Produkte. Über eine Programmlogik wird sodann entschieden, ob eine Höhenreduzierung sinnvoll ist oder nicht. Falls ja, werden über ein System mit verfahrbaren Messern, Rillern sowie einem außenliegenden Zentrierrahmen die vier Kartonlaschen und die Kartonecken entsprechend eingeschnitten. Dabei wird die individuell festgelegte Kartonhöhe an die weiteren Anlagenstationen übermittelt. Die neu erzeugten Kartonlaschen werden in der nächsten Station eingeschlagen und an den Ecken mit Hilfe von Heißleim verklebt.

Um diese Flexibilität zu gewährleisten, muss auch das Hotmelt-Auftragssystem entsprechend variabel konzipiert sein. So werden die Schmelzklebstoff-Auftragsköpfe motorisch den jeweils definierten Kartonhöhen angepasst. Zum Einsatz kommen hierbei pneumatische Applikatoren der Miniblue-II-Baureihe des US-amerikanischen Klebetechnikanbieters Nordson Corporation, der mit Europa-Zentrale in Erkrath beheimatet ist.

Die mehrfach ausgezeichneten Auftragsköpfe gelten mittlerweile als Industriestandard. Sie realisieren eine minimale Schaltzeit von zwei Millisekunden und haben eine hohe Standzeit von mehr als 100 Millionen Zyklen. Die Aggregate werden aus Schmelzgeräten der bewährten Problue-Serie gespeist. Die Laschen-Verklebung der Kartons sichert deren ordnungsgemäßen Verschluss und hat den positiven Nebeneffekt, dass sowohl eine höhere Tragfähigkeit als auch Steifigkeit der Umverpackungen erzielt wird. So lässt sich die Qualität der verwendeten Wellpappe eventuell reduzieren.

Erfolgreich im Dauereinsatz
'Durch ebenfalls höhenverstellbare Hotmelt-Auftragsköpfe werden die Umverpackungen beim nachfolgenden Transport in die Deckelstation an den Längsseiten beleimt. Da am Deckel – in diesem Fall die Fefco-Variante 0458 – der Klebstoffauftrag querseitig erfolgt, ergibt sich robuste Verbindung, die eine zusätzliche Umreifung überflüssig macht.

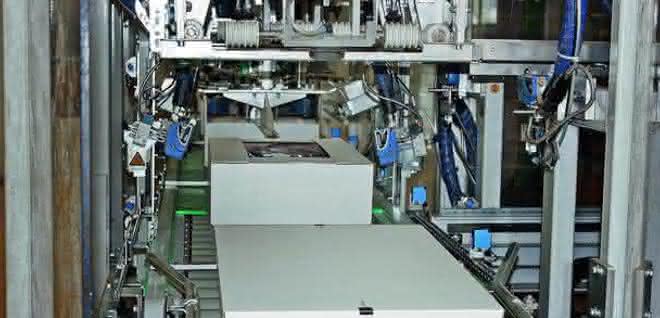

Mehrere der beschriebenen SE-Kartonverschließer sind bereits bei einem großen deutschen Versender zuverlässig im Dauereinsatz. Grundsätzlich ist der Steinbach-Errani-Volumenoptimierer auf Kartonabmessungen zwischen 300 mal 200 mal 200 und 600 mal 400 mal 400 Millimeter (Länge mal Breite mal Höhe) ausgelegt. Die Arbeitsgeschwindigkeit variiert je nach Traygröße. pb
