Entgraten von Rohrenden
Sperrige Werkstücke exakt positionieren
Sema Systemtechnik stellt mit den Linearantrieben ALS/R und Merkur-Hubelementen der Marke Pfaff-silberblau von Columbus McKinnon hochproduktive Rohrenden-Bearbeitungsmaschinen her.
Die Maschinen verarbeiten bis zu sechs Rohre pro Sekunde in Größen von 1/4 bis drei Zoll aus Stahl und Edelstahl bis hin zu verzinktem Aluminium. Die Merkur-Spindelhubelemente und ALS/R-Axiallagersysteme sorgen für die automatisierte und exakte Positionierung der mitunter sperrigen Werkstücke.
Ein Bearbeitungszyklus in der Rohrendenbearbeitung beinhaltet alle Prozesse von der Vereinzelung und der Zuführung über das simultane Außen- und Innenentgraten, dem beidseitigen Gewindeschneiden und der integrierten Gewindemuffen-Montage bis hin zur Ausschleusung des Rohres. Bei diesen Schritten kommt es auf hohe Produktivität und kurze Taktzeiten an – das betrifft auch die Fördertechnik. Die Merkur-Spindelhubelemente heben einen Bohrtisch, auf dem die Rohre aufliegen, automatisiert an und bringen ihn in Position. Die Bewegung wird von einer selbsthemmenden Trapezspindel mit einer Hubkraft von 25 Kilonewton ausgeführt.
Zum Positionieren für das Entgraten kommt das Axiallagersystem ALS/R der Baugröße zehn zum Einsatz. Dieser Linearantrieb mit seiner drehenden Kugelgewindespindel positioniert die Rohre vertikal schnell und exakt mit einer Kraft von 12,5 Kilonewton bei einem Hub von 300 Millimeter mit Geschwindigkeiten bis zehn Meter pro Minute, so dass unmittelbar das Werkzeug ausfahren und mit der Bearbeitung beginnen kann. as
Das könnte Sie auch interessieren
Mehrspindelantriebe mit mechanischer...
Hubelemente automatisieren die Wärmebehandlung

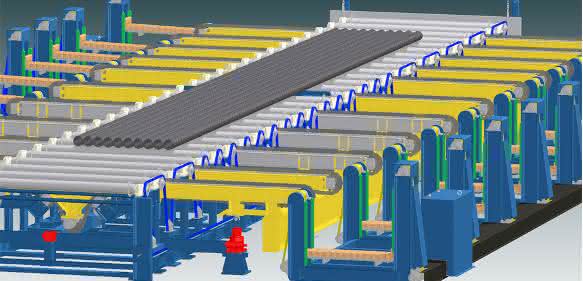

Hubelemente der Marke Pfaff-silberblau von Columbus McKinnon werden in Fördereinrichtungen des Sondermaschinenbauers Krei-Ma zur Beschickung und Entladung von Wärmebehandlungsanlagen. Hier erhöht ein mechanisch synchronisierter Mehrspindelantrieb...
mehr...Antriebstechnik für Verladebrücken

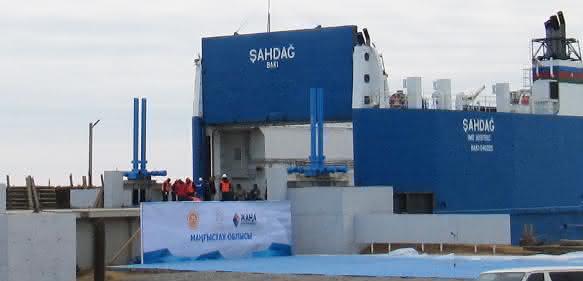

In Kasachstan hat ein Großbauprojekt begonnen, das den Fährhafen in Kuryk am Ufer des Kaspischen Meeres zur Drehscheibe für den umladungsfreien Transport von Gütern nach Europa etablieren soll. Columbus McKinnon rüstet auf der Baustelle zwei riesige...
